Page 16 - Modul 6

Modul 6: Pengisian Daya Mobil Listrik

C. Tipe-Tipe Colokan SPKLU

Kendaraan listrik di Indonesia memiliki tiga tipe soket colokan listrik,
antara lain:

- AC charging,

- DC charging CHAdeMo dan
- DC charging Combo tipe CCS2.
AC Charging digunakan pada kendaraan listrik untuk melakukan
pengisian daya normal. Colokan AC charging untuk kendaraan listrik di
Indonesia terdiri dari dua tipe yakni tipe satu untuk tujuh lubang dan tipe
dua untuk lima lubang colokan. Pengisi daya tipe AC charging umumnya
terpasang pada panel-panel kecil seperti yang ditempel ke tembok (wallbox
charging unit) atau model dengan tiang yang telah disediakan PLN saat ini.

Pengisi daya tipe DC memiliki soket yang lebih besar sehingga
pengisian daya lebih cepat karena ampere yang dihasilkan juga lebih besar.
Pengisi daya DC CHAdeMo mampu mengisi daya kendaraan hanya dalam
waktu 30 menit. Sedangkan, pengisi daya CCS2 juga mampu melakukan
pengisian daya dengan cepat (fast charging) tetapi memiliki bentuk socket
seperti gabungan AC tipe 2.

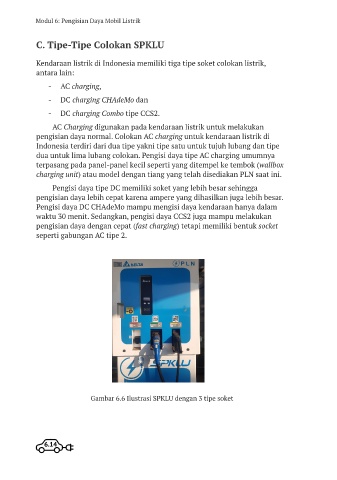

Gambar 6.6 Ilustrasi SPKLU dengan 3 tipe soket
