Modul 6: Pengisian Daya Mobil Listrik

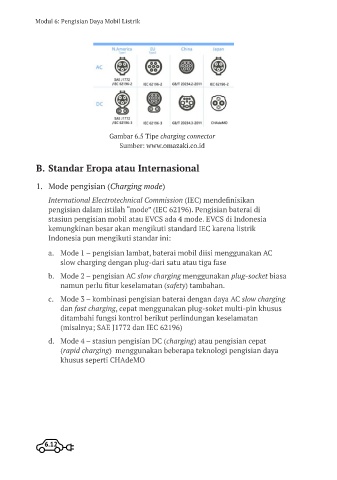

Gambar 6.5 Tipe charging connector
Sumber: www.omazaki.co.id

B. Standar Eropa atau Internasional

1. Mode pengisian (Charging mode)

International Electrotechnical Commission (IEC) mendefinisikan
pengisian dalam istilah “mode” (IEC 62196). Pengisian baterai di
stasiun pengisian mobil atau EVCS ada 4 mode. EVCS di Indonesia
kemungkinan besar akan mengikuti standard IEC karena listrik
Indonesia pun mengikuti standar ini:

a. Mode 1 – pengisian lambat, baterai mobil diisi menggunakan AC
slow charging dengan plug-dari satu atau tiga fase
b. Mode 2 – pengisian AC slow charging menggunakan plug-socket biasa
namun perlu fitur keselamatan (safety) tambahan.
c. Mode 3 – kombinasi pengisian baterai dengan daya AC slow charging
dan fast charging, cepat menggunakan plug-soket multi-pin khusus
ditambahi fungsi kontrol berikut perlindungan keselamatan
(misalnya; SAE J1772 dan IEC 62196)
d. Mode 4 – stasiun pengisian DC (charging) atau pengisian cepat
(rapid charging) menggunakan beberapa teknologi pengisian daya
khusus seperti CHAdeMO
