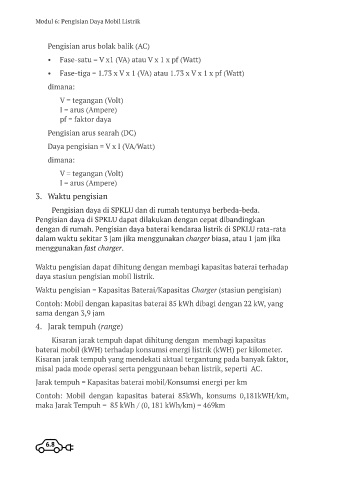

Page 10 - Modul 6

Modul 6: Pengisian Daya Mobil Listrik

Pengisian arus bolak balik (AC)
• Fase-satu = V x1 (VA) atau V x 1 x pf (Watt)

• Fase-tiga = 1.73 x V x 1 (VA) atau 1.73 x V x 1 x pf (Watt)
dimana:

V = tegangan (Volt)
I = arus (Ampere)
pf = faktor daya

Pengisian arus searah (DC)
Daya pengisian = V x I (VA/Watt)

dimana:
V = tegangan (Volt)
I = arus (Ampere)
3. Waktu pengisian

Pengisian daya di SPKLU dan di rumah tentunya berbeda-beda.
Pengisian daya di SPKLU dapat dilakukan dengan cepat dibandingkan
dengan di rumah. Pengisian daya baterai kendaraa listrik di SPKLU rata-rata
dalam waktu sekitar 3 jam jika menggunakan charger biasa, atau 1 jam jika
menggunakan fast charger.

Waktu pengisian dapat dihitung dengan membagi kapasitas baterai terhadap
daya stasiun pengisian mobil listrik.

Waktu pengisian = Kapasitas Baterai/Kapasitas Charger (stasiun pengisian)
Contoh: Mobil dengan kapasitas baterai 85 kWh dibagi dengan 22 kW, yang
sama dengan 3,9 jam
4. Jarak tempuh (range)

Kisaran jarak tempuh dapat dihitung dengan membagi kapasitas
baterai mobil (kWH) terhadap konsumsi energi listrik (kWH) per kilometer.
Kisaran jarak tempuh yang mendekati aktual tergantung pada banyak faktor,
misal pada mode operasi serta penggunaan beban listrik, seperti AC.

Jarak tempuh = Kapasitas baterai mobil/Konsumsi energi per km
Contoh: Mobil dengan kapasitas baterai 85kWh, konsums 0,181kWH/km,
maka Jarak Tempuh = 85 kWh / (0, 181 kWh/km) = 469km
