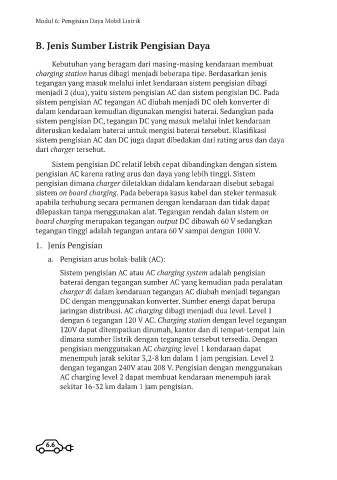

Page 8 - Modul 6

Modul 6: Pengisian Daya Mobil Listrik

B. Jenis Sumber Listrik Pengisian Daya

Kebutuhan yang beragam dari masing-masing kendaraan membuat
charging station harus dibagi menjadi beberapa tipe. Berdasarkan jenis
tegangan yang masuk melalui inlet kendaraan sistem pengisian dibagi
menjadi 2 (dua), yaitu sistem pengisian AC dan sistem pengisian DC. Pada
sistem pengisian AC tegangan AC diubah menjadi DC oleh konverter di
dalam kendaraan kemudian digunakan mengisi baterai. Sedangkan pada
sistem pengisian DC, tegangan DC yang masuk melalui inlet kendaraan
diteruskan kedalam baterai untuk mengisi baterai tersebut. Klasifikasi
sistem pengisian AC dan DC juga dapat dibedakan dari rating arus dan daya
dari charger tersebut.
Sistem pengisian DC relatif lebih cepat dibandingkan dengan sistem
pengisian AC karena rating arus dan daya yang lebih tinggi. Sistem
pengisian dimana charger diletakkan didalam kendaraan disebut sebagai
sistem on board charging. Pada beberapa kasus kabel dan steker termasuk
apabila terhubung secara permanen dengan kendaraan dan tidak dapat
dilepaskan tanpa menggunakan alat. Tegangan rendah dalan sistem on
board charging merupakan tegangan output DC dibawah 60 V sedangkan
tegangan tinggi adalah tegangan antara 60 V sampai dengan 1000 V.
1. Jenis Pengisian

a. Pengisian arus bolak-balik (AC):
Sistem pengisian AC atau AC charging system adalah pengisian
baterai dengan tegangan sumber AC yang kemudian pada peralatan
charger di dalam kendaraan tegangan AC diubah menjadi tegangan
DC dengan menggunakan konverter. Sumber energi dapat berupa
jaringan distribusi. AC charging dibagi menjadi dua level. Level 1
dengan 6 tegangan 120 V AC. Charging station dengan level tegangan
120V dapat ditempatkan dirumah, kantor dan di tempat-tempat lain
dimana sumber listrik dengan tegangan tersebut tersedia. Dengan
pengisian menggunakan AC charging level 1 kendaraan dapat
menempuh jarak sekitar 3,2-8 km dalam 1 jam pengisian. Level 2
dengan tegangan 240V atau 208 V. Pengisian dengan menggunakan
AC charging level 2 dapat membuat kendaraan menempuh jarak
sekitar 16-32 km dalam 1 jam pengisian.
