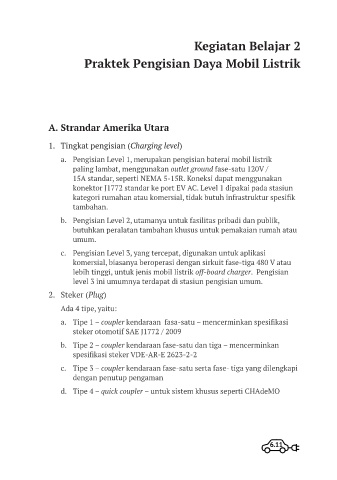

Page 13 - Modul 6

Kegiatan Belajar 2

Praktek Pengisian Daya Mobil Listrik

A. Strandar Amerika Utara

1. Tingkat pengisian (Charging level)
a. Pengisian Level 1, merupakan pengisian baterai mobil listrik
paling lambat, menggunakan outlet ground fase-satu 120V /
15A standar, seperti NEMA 5-15R. Koneksi dapat menggunakan
konektor J1772 standar ke port EV AC. Level 1 dipakai pada stasiun
kategori rumahan atau komersial, tidak butuh infrastruktur spesifik
tambahan.

b. Pengisian Level 2, utamanya untuk fasilitas pribadi dan publik,
butuhkan peralatan tambahan khusus untuk pemakaian rumah atau
umum.

c. Pengisian Level 3, yang tercepat, digunakan untuk aplikasi
komersial, biasanya beroperasi dengan sirkuit fase-tiga 480 V atau
lebih tinggi, untuk jenis mobil listrik off-board charger. Pengisian
level 3 ini umumnya terdapat di stasiun pengisian umum.
2. Steker (Plug)

Ada 4 tipe, yaitu:
a. Tipe 1 – coupler kendaraan fasa-satu – mencerminkan spesifikasi
steker otomotif SAE J1772 / 2009

b. Tipe 2 – coupler kendaraan fase-satu dan tiga – mencerminkan
spesifikasi steker VDE-AR-E 2623-2-2

c. Tipe 3 – coupler kendaraan fase-satu serta fase- tiga yang dilengkapi
dengan penutup pengaman
d. Tipe 4 – quick coupler – untuk sistem khusus seperti CHAdeMO
