PENERAPAN RANGKAIAN
ELEKTRONIKA
MATERI PEMBELAJARAN

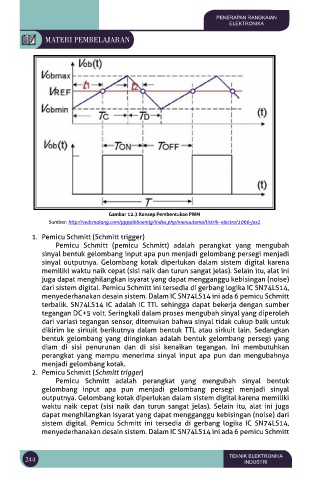

Gambar 12.3 Konsep Pembentukan PWM
Sumber: http://vedcmalang.com/pppptkboemlg/index.php/menuutama/listrik- electro/1066-jos2
1. Pemicu Schmitt (Schmitt trigger)
Pemicu Schmitt (pemicu Schmitt) adalah perangkat yang mengubah
sinyal bentuk gelombang input apa pun menjadi gelombang persegi menjadi
sinyal outputnya. Gelombang kotak diperlukan dalam sistem digital karena
memiliki waktu naik cepat (sisi naik dan turun sangat jelas). Selain itu, alat ini
juga dapat menghilangkan isyarat yang dapat mengganggu kebisingan (noise)
dari sistem digital. Pemicu Schmitt ini tersedia di gerbang logika IC SN74LS14,
menyederhanakan desain sistem. Dalam IC SN74LS14 ini ada 6 pemicu Schmitt
terbalik. SN74LS14 IC adalah IC TTL sehingga dapat bekerja dengan sumber
tegangan DC+5 volt. Seringkali dalam proses mengubah sinyal yang diperoleh
dari variasi tegangan sensor, ditemukan bahwa sinyal tidak cukup baik untuk
dikirim ke sirkuit berikutnya dalam bentuk TTL atau sirkuit lain. Sedangkan
bentuk gelombang yang diinginkan adalah bentuk gelombang persegi yang
diam di sisi penurunan dan di sisi kenaikan tegangan. Ini membutuhkan
perangkat yang mampu menerima sinyal input apa pun dan mengubahnya
menjadi gelombang kotak.
2. Pemicu Schmitt (Schmitt trigger)
Pemicu Schmitt adalah perangkat yang mengubah sinyal bentuk
gelombang input apa pun menjadi gelombang persegi menjadi sinyal
outputnya. Gelombang kotak diperlukan dalam sistem digital karena memiliki
waktu naik cepat (sisi naik dan turun sangat jelas). Selain itu, alat ini juga
dapat menghilangkan isyarat yang dapat mengganggu kebisingan (noise) dari
sistem digital. Pemicu Schmitt ini tersedia di gerbang logika IC SN74LS14,
menyederhanakan desain sistem. Dalam IC SN74LS14 ini ada 6 pemicu Schmitt
