Page 281 - 156-PENERAPAN_RANGKAIAN_ELEKTRONIKA

PENERAPAN RANGKAIAN
ELEKTRONIKA
MATERI PEMBELAJARAN

2. Keypad
Keypad adalah bagian penting dari peralatan elektronik yang membutuhkan
interaksi manusia. Keyboard berfungsi sebagai antarmuka antara peralatan
elektronik (mesin) dengan orang-orang atau dikenal sebagai HMI (Human
Machine Interface). Keyboard matriks 4x4 ini adalah contoh dari keyboard dapat
digunakan untuk komunikasi antara mikrokontroler dan manusia. Keyboard
matrix 4x4 memiliki struktur atau pengaturan yang sederhana dan murah dalam
penggunaan port mikrokontroler. Konfigurasi keyboard ini dengan tata letak
modul matriks bertujuan untuk menyelamatkan port mikrokontroller karena
jumlah tombol (tombol) yang dibutuhkan sangat banyak pada sistem dengan
mikrokontroler. Dalam rangkaian brankas ini, sakelar berfungsi seperti tombol
ON dan OFF. Saat sakelar HIDUP, sistem yang aman berfungsi. Tetapi jika sakelar
MATI, sistem tidak akan berfungsi (pintu tidak akan bisa terbuka) bahkan jika
Anda memasukkan kata sandi dengan benar dan menggunakan RFID terdaftar.

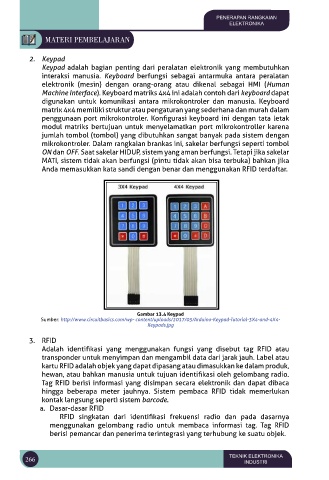

Gambar 13.4 Keypad
Sumber: http://www.circuitbasics.com/wp- content/uploads/2017/05/Arduino-Keypad-Tutorial-3X4-and-4X4-

3. RFID
Adalah identifikasi yang menggunakan fungsi yang disebut tag RFID atau
transponder untuk menyimpan dan mengambil data dari jarak jauh. Label atau
kartu RFID adalah objek yang dapat dipasang atau dimasukkan ke dalam produk,
hewan, atau bahkan manusia untuk tujuan identifikasi oleh gelombang radio.
Tag RFID berisi informasi yang disimpan secara elektronik dan dapat dibaca
hingga beberapa meter jauhnya. Sistem pembaca RFID tidak memerlukan
kontak langsung seperti sistem barcode.
a. Dasar-dasar RFID
RFID singkatan dari identifikasi frekuensi radio dan pada dasarnya
menggunakan gelombang radio untuk membaca informasi tag. Tag RFID
berisi pemancar dan penerima terintegrasi yang terhubung ke suatu objek.

266 TEKNIK ELEKTRONIKA
INDUSTRI
