PENERAPAN RANGKAIAN
ELEKTRONIKA
MATERI PEMBELAJARAN

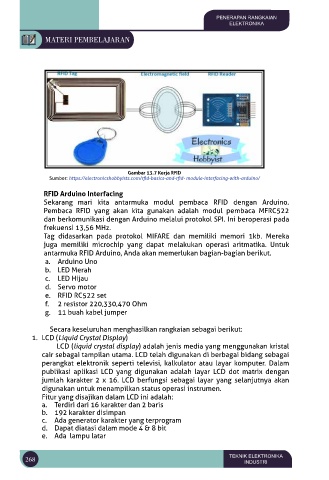

Gambar 13.7 Kerja RFID
Sumber: https://electronicshobbyists.com/rfid-basics-and-rfid- module-interfacing-with-arduino/

RFID Arduino Interfacing
Sekarang mari kita antarmuka modul pembaca RFID dengan Arduino.
Pembaca RFID yang akan kita gunakan adalah modul pembaca MFRC522
dan berkomunikasi dengan Arduino melalui protokol SPI. Ini beroperasi pada
frekuensi 13,56 MHz.
Tag didasarkan pada protokol MIFARE dan memiliki memori 1kb. Mereka
juga memiliki microchip yang dapat melakukan operasi aritmatika. Untuk
antarmuka RFID Arduino, Anda akan memerlukan bagian-bagian berikut.
a. Arduino Uno
b. LED Merah
c. LED Hijau
d. Servo motor
e. RFID RC522 set
f. 2 resistor 220,330,470 Ohm
g. 11 buah kabel jumper

Secara keseluruhan menghasilkan rangkaian sebagai berikut:
1. LCD (Liquid Crystal Display)
LCD (liquid crystal display) adalah jenis media yang menggunakan kristal
cair sebagai tampilan utama. LCD telah digunakan di berbagai bidang sebagai
perangkat elektronik seperti televisi, kalkulator atau layar komputer. Dalam
publikasi aplikasi LCD yang digunakan adalah layar LCD dot matrix dengan
jumlah karakter 2 x 16. LCD berfungsi sebagai layar yang selanjutnya akan
digunakan untuk menampilkan status operasi instrumen.
Fitur yang disajikan dalam LCD ini adalah:
a. Terdiri dari 16 karakter dan 2 baris
b. 192 karakter disimpan
c. Ada generator karakter yang terprogram
d. Dapat diatasi dalam mode 4 & 8 bit
e. Ada lampu latar
