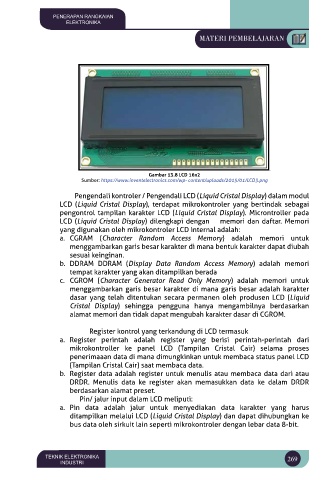

Page 284 - 156-PENERAPAN_RANGKAIAN_ELEKTRONIKA

PENERAPAN RANGKAIAN
ELEKTRONIKA

MATERI PEMBELAJARAN

.
Gambar 13.8 LCD 16x2
Sumber: https://www.inventelectronics.com/wp- content/uploads/2015/01/LCD3.png

Pengendali kontroler / Pengendali LCD (Liquid Cristal Display) dalam modul
LCD (Liquid Cristal Display), terdapat mikrokontroler yang bertindak sebagai
pengontrol tampilan karakter LCD (Liquid Cristal Display). Microntroller pada
LCD (Liquid Cristal Display) dilengkapi dengan memori dan daftar. Memori
yang digunakan oleh mikrokontroler LCD internal adalah:
a. CGRAM (Character Random Access Memory) adalah memori untuk
menggambarkan garis besar karakter di mana bentuk karakter dapat diubah
sesuai keinginan.
b. DDRAM DDRAM (Display Data Random Access Memory) adalah memori
tempat karakter yang akan ditampilkan berada
c. CGROM (Character Generator Read Only Memory) adalah memori untuk
menggambarkan garis besar karakter di mana garis besar adalah karakter
dasar yang telah ditentukan secara permanen oleh produsen LCD (Liquid
Cristal Display) sehingga pengguna hanya mengambilnya berdasarkan
alamat memori dan tidak dapat mengubah karakter dasar di CGROM.

Register kontrol yang terkandung di LCD termasuk
a. Register perintah adalah register yang berisi perintah-perintah dari
mikrokontroller ke panel LCD (Tampilan Cristal Cair) selama proses
penerimaaan data di mana dimungkinkan untuk membaca status panel LCD
(Tampilan Cristal Cair) saat membaca data.
b. Register data adalah register untuk menulis atau membaca data dari atau
DRDR. Menulis data ke register akan memasukkan data ke dalam DRDR
berdasarkan alamat preset.
Pin/ jalur input dalam LCD meliputi:
a. Pin data adalah jalur untuk menyediakan data karakter yang harus
ditampilkan melalui LCD (Liquid Cristal Display) dan dapat dihubungkan ke
bus data oleh sirkuit lain seperti mikrokontroler dengan lebar data 8-bit.
