RANGKAIAN sel elektrolisis

Science sebagai Konsep

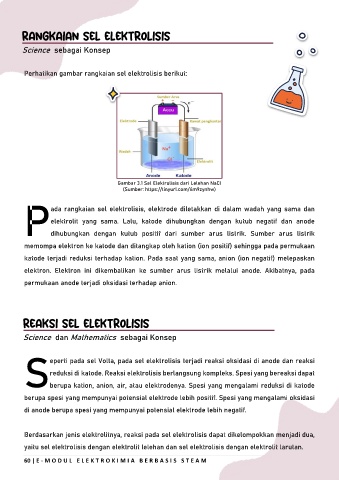

Perhatikan gambar rangkaian sel elektrolisis berikut:

Gambar 3.1 Sel Elektrolisis dari Lelehan NaCl
(Sumber: https://tinyurl.com/4m9zynhw)
P

ada rangkaian sel elektrolisis, elektrode diletakkan di dalam wadah yang sama dan
elektrolit yang sama. Lalu, katode dihubungkan dengan kutub negatif dan anode

dihubungkan dengan kutub positif dari sumber arus listrik. Sumber arus listrik

memompa elektron ke katode dan ditangkap oleh kation (ion positif) sehingga pada permukaan

katode terjadi reduksi terhadap kation. Pada saat yang sama, anion (ion negatif) melepaskan
elektron. Elektron ini dikembalikan ke sumber arus listrik melalui anode. Akibatnya, pada

permukaan anode terjadi oksidasi terhadap anion.

REAKSI SEL elektrolisis

Science dan Mathematics sebagai Konsep
S

eperti pada sel Volta, pada sel elektrolisis terjadi reaksi oksidasi di anode dan reaksi

reduksi di katode. Reaksi elektrolisis berlangsung kompleks. Spesi yang bereaksi dapat
berupa kation, anion, air, atau elektrodenya. Spesi yang mengalami reduksi di katode

berupa spesi yang mempunyai potensial elektrode lebih positif. Spesi yang mengalami oksidasi

di anode berupa spesi yang mempunyai potensial elektrode lebih negatif.

Berdasarkan jenis elektrolitnya, reaksi pada sel elektrolisis dapat dikelompokkan menjadi dua,

yaitu sel elektrolisis dengan elektrolit lelehan dan sel elektrolisis dengan elektrolit larutan.
