b. Macam-macam Teknik Proses Pengefraisan
1. Pengefraisan Rata Sejajar dan Siku Arah Mendatar (Horizontal)
Dalam melakukan pemotongan mendatar,jenis mesin yang digunakan

yaitu mesin frais horizontal .Pisau yang digunakan yaitu jenis pisau frais mantel.Berikut
ini langkah-langkah pengefraisan rata dengan posisi mendatar:
a). Siapkan perlengkapan mesin yang diperlukan meliputi ragum mesin arbor dan

satu set kollar (ringarbor) dengan diameter lubang sama dengan diameter
lubang alat potong yang akan digunakan berikut kelengkapan lainnya.

b). Majukan lengan (Gambar 2.47a) dan lepaskan pendukung arbor (Gambar 2.47b).
c). Bersihkan lubang dan arbor bagian tirusnya (Gambar 2.48).
d). Pasang arbor pada spindle mesin dan ikat arbor dengan memutar mur pengikat

dibelakang bodi mesin (Gambar 2.49).

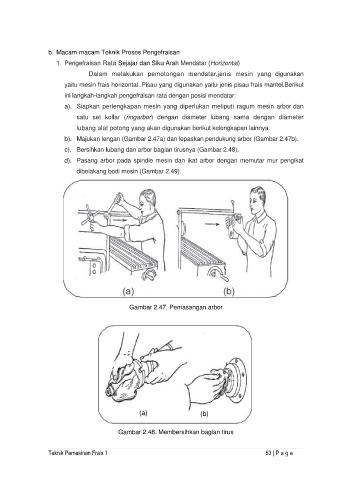

Gambar 2.47. Pemasangan arbor

(a) (b)

Gambar 2.48. Membersihkan bagian tirus
