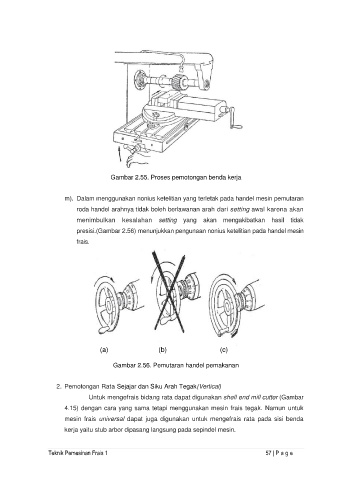

Gambar 2.55. Proses pemotongan benda kerja

m). Dalam menggunakan nonius ketelitian yang terletak pada handel mesin pemutaran
roda handel arahnya tidak boleh berlawanan arah dari setting awal karena akan

menimbulkan kesalahan setting yang akan mengakibatkan hasil tidak
presisi.(Gambar 2.56) menunjukkan pengunaan nonius ketelitian pada handel mesin
frais.

(a) (b) (c)

Gambar 2.56. Pemutaran handel pemakanan

2. Pemotongan Rata Sejajar dan Siku Arah Tegak(Vertical)
Untuk mengefrais bidang rata dapat digunakan shell end mill cutter (Gambar

4.15) dengan cara yang sama tetapi menggunakan mesin frais tegak. Namun untuk
mesin frais universal dapat juga digunakan untuk mengefrais rata pada sisi benda
kerja yaitu stub arbor dipasang langsung pada sepindel mesin.

Teknik Pemesinan Frais 1 57 | P a g e
