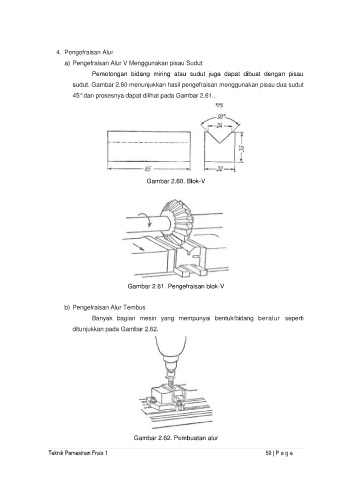

Page 67 - RENCANA PEMBELAJARAN

4. Pengefraisan Alur
a) Pengefraisan Alur V Menggunakan pisau Sudut
Pemotongan bidang miring atau sudut juga dapat dibuat dengan pisau

sudut. Gambar 2.60 menunjukkan hasil pengefraisan menggunakan pisau dua sudut
45° dan prosesnya dapat dilihat pada Gambar 2.61..

Gambar 2.60. Blok-V

Gambar 2.61. Pengefraisan blok-V

b) Pengefraisan Alur Tembus
Banyak bagian mesin yang mempunyai bentuk/bidang beralur seperti
ditunjukkan pada Gambar 2.62.

Gambar 2.62. Pembuatan alur

Teknik Pemesinan Frais 1 59 | P a g e
