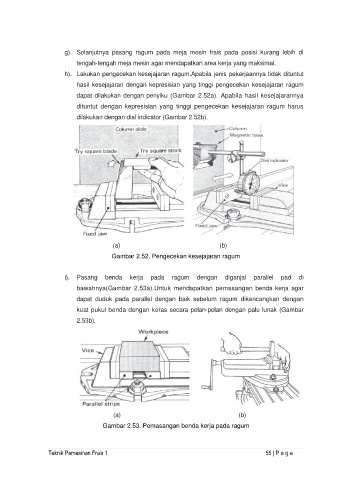

Page 63 - RENCANA PEMBELAJARAN

g). Selanjutnya pasang ragum pada meja mesin frais pada posisi kurang lebih di
tengah-tengah meja mesin agar mendapatkan area kerja yang maksimal.
h). Lakukan pengecekan kesejajaran ragum.Apabila jenis pekerjaannya tidak dituntut

hasil kesejajaran dengan kepresisian yang tinggi pengecekan kesejajaran ragum
dapat dilakukan dengan penyiku (Gambar 2.52a). Apabila hasil kesejajarannya
dituntut dengan kepresisian yang tinggi pengecekan kesejajaran ragum harus

dilakukan dengan dial indicator (Gambar 2.52b).

(a) (b)
Gambar 2.52. Pengecekan kesejajaran ragum

i). Pasang benda kerja pada ragum dengan diganjal parallel pad di
bawahnya(Gambar 2.53a).Untuk mendapatkan pemasangan benda kerja agar

dapat duduk pada parallel dengan baik sebelum ragum dikencangkan dengan
kuat pukul benda dengan keras secara pelan-pelan dengan palu lunak (Gambar

2.53b).

(a) (b)
Gambar 2.53. Pemasangan benda kerja pada ragum
