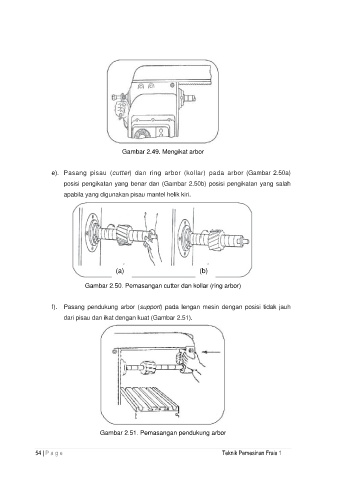

Gambar 2.49. Mengikat arbor
e). Pasang pisau (cutter) dan ring arbor (kollar) pada arbor (Gambar 2.50a)
posisi pengikatan yang benar dan (Gambar 2.50b) posisi pengikatan yang salah
apabila yang digunakan pisau mantel helik kiri.
(a) (b)
Gambar 2.50. Pemasangan cutter dan kollar (ring arbor)
f). Pasang pendukung arbor (support) pada lengan mesin dengan posisi tidak jauh
dari pisau dan ikat dengan kuat (Gambar 2.51).
Gambar 2.51. Pemasangan pendukung arbor
