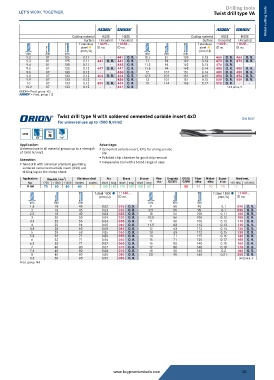

P. 20
Drilling tools
Metal cutting tools
Twist drill type VA
Cutting material HSSE HSSE Cutting material HSSE HSSE
Surface Uncoated Uncoated Surface Uncoated Uncoated
f stainless 11029... 11028... f stainless 11029... 11028...
steel ID no. ID no. steel ID no. ID no.
(mm/U) (mm/U)
mm mm mm mm mm mm
9.2 81 125 0.11 - - 441 O. R. 10.5 87 133 0.13 466 O. R. 466 O. R.
9.3 81 125 0.11 443 O. R. 443 O. R. 11 94 142 0.13 473 O. R. 473 O. R.
9.4 81 125 0.11 - - 445 O. R. 11.2 94 142 0.13 476 O. R. - -
9.5 81 125 0.12 447 O. R. 447 O. R. 11.5 94 142 0.14 480 O. R. 480 O. R.
9.6 87 133 0.12 - - 450 O. R. 12 101 151 0.14 488 O. R. 488 O. R.
9.8 87 133 0.12 454 O. R. 454 O. R. 12.5 101 151 0.15 494 O. R. 494 O. R.
9.9 87 133 0.12 - - 456 O. R. 13 101 151 0.15 500 O. R. 500 O. R.
10 87 133 0.12 459 O. R. 459 O. R. 15 114 169 0.17 528 O. R. - -
10.2 87 133 0.12 - - 461 O. R. Unit price, €
ORION = Prod. group 102
a = Prod. group 112
Twist drill type N with soldered cemented carbide insert 4xD
For universal use up to 1500 N/mm2 DIN 8037
Typ
VHM N
4xD 118°
Application: Advantage:
Universal use in all material groups up to a strength Cemented carbide insert, K20, for a long service
of 1500 N/mm2. life
Polished chip chamber for good chip removal
Execution:
Twist drill with universal standard geometry, Inexpensive tool with a broad range of uses
soldered cemented carbide insert (K20) and
driving lug on the clamp shank
Application Steel (N/mm ) 2 Stainless steel Alu Brass Bronze Plas- Graphite GG(G) Titan- Nickel- Super- Hard mat.
No. <700 <1000 <1300 marten. austen. short long short long short long tics G(C)FK GjMW alloy alloy alloy <55 HRC <65 HRC
11160 70 60 40 40 25 130 180 120 100 100 85 80 20 20 20 10
f steel 1300 11160... f steel 1300 11160...
(mm/U) ID no. (mm/U) ID no.
mm mm mm mm mm mm
1.5 18 45 0.02 015 O. R. 9 50 90 0.1 090 O. R.
2 18 45 0.03 020 O. R. 9.5 50 90 0.1 095 O. R.
2.5 18 45 0.03 025 O. R. 10 56 100 0.11 100 O. R.
3 20 50 0.04 030 O. R. 10.5 56 100 0.12 105 O. R.
3.5 25 56 0.04 035 O. R. 11 56 100 0.13 110 O. R.
4 25 56 0.05 040 O. R. 11.5 63 112 0.13 115 O. R.
4.5 28 63 0.05 045 O. R. 12 63 112 0.14 120 O. R.
5 28 63 0.05 050 O. R. 13 63 112 0.15 130 O. R.
5.5 32 71 0.06 055 O. R. 14 71 125 0.16 140 O. R.
6 32 71 0.06 060 O. R. 15 71 125 0.17 150 O. R.
6.5 32 71 0.07 065 O. R. 16 80 140 0.18 160 O. R.
7 40 80 0.07 070 O. R. 17 80 140 0.19 170 O. R.
7.5 40 80 0.08 075 O. R. 18 90 160 0.2 180 O. R.
8 40 80 0.08 080 O. R. 20 90 160 0.21 200 O. R.
8.5 50 90 0.09 085 O. R. Unit price, €
Prod. group 140
