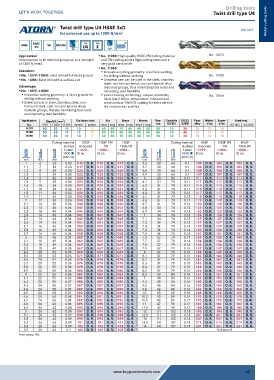

Page 22 - Buy Premium Tools ATORN Catalogue

Drilling tools
Twist drill type U4

Twist drill type U4 HSSE 3xD DIN 1897 Metal cutting tools
for universal use up to 1300 N/mm 2

HSSE- Typ Typ HA
HSSE TiN TiNAlOX
PM U4 X
3xD 118°
Application: ƒ No. 11080: High-quality HSSE-PM cutting material No. 11079
Universal use in all material groups up to a strength and TiN coating ensure high cutting rates and a
of 1300 N/mm2. very good service life
ƒ No. 11086:
Execution: ƒ Innovative cutting geometry: 4 surface sanding
ƒ No. 11079–11080: Twist drill with 4-facet ground for drilling without centring No. 11080
ƒ No. 11086: Twist drill with 4-surface cut ƒ Universal use: can be used in the steel, stainless
steel, non-ferrous metal, cast and special alloy
Advantage: materials groups, thus minimizing tool costs and
ƒ No. 11079–11080: increasing user flexibility
ƒ Innovative cutting geometry: 4-facet ground for ƒ Latest coating technology: unique, extremely No. 11086
drilling without centring hard, low-friction, temperature-resistant and
ƒ Universal use: in steel, stainless steel, non- close contour TiNAlOX coating for extra service
ferrous metals, cast iron and special alloys life and process stability
material groups, thereby minimising tool costs
and improving user flexibility
Application Steel (N/mm ) 2 Stainless steel Alu Brass Bronze Plas- Graphite GG(G) Titan- Nickel- Super- Hard mat.
No. <700 <1000 <1300 marten. austen. short long short long short long tics G(C)FK GjMW alloy alloy alloy <55 HRC <65 HRC
11079 40 20 10 10 8 60 80 70 45 40 30 30 10 30 10 10 10
11080 50 35 15 12 10 80 90 80 50 50 45 40 15 40 12 12 12
11086 40 20 10 10 8 60 80 70 45 40 30 30 10 30 10 10 10
Cutting material HSSE HSSE-PM HSSE Cutting material HSSE HSSE-PM HSSE
Surface Uncoated TiN TiNALOX Surface Uncoated TiN TiNALOX
f steel 11079... 11080... 11086... f steel 11079... 11080... 11086...
1000 ˜ ID no. ID no. ID no. 1000 ˜ ID no. ID no. ID no.
(mm/U) (mm/U)
mm mm mm mm mm mm
1 6 26 0.03 015 O. R. 015 O. R. 015 O. R. 5.6 28 66 0.1 105 O. R. 105 O. R. 105 O. R.
1.1 7 28 0.03 017 O. R. 017 O. R. 017 O. R. 5.7 28 66 0.1 106 O. R. 106 O. R. 106 O. R.
1.2 8 30 0.03 020 O. R. 020 O. R. 020 O. R. 5.8 28 66 0.1 108 O. R. 108 O. R. 108 O. R.
1.3 8 30 0.03 022 O. R. 022 O. R. 022 O. R. 5.9 28 66 0.1 109 O. R. 109 O. R. 109 O. R.
1.4 9 32 0.03 024 O. R. 024 O. R. 024 O. R. 6 28 66 0.11 111 O. R. 111 O. R. 111 O. R.
1.5 9 32 0.03 026 O. R. 026 O. R. 026 O. R. 6.1 31 70 0.11 112 O. R. 112 O. R. 112 O. R.
1.6 10 34 0.03 029 O. R. 029 O. R. 029 O. R. 6.2 31 70 0.11 113 O. R. 113 O. R. 113 O. R.
1.7 10 34 0.03 031 O. R. 031 O. R. 031 O. R. 6.3 31 70 0.11 115 O. R. 115 O. R. 115 O. R.
1.8 11 36 0.03 033 O. R. 033 O. R. 033 O. R. 6.4 31 70 0.12 117 O. R. 117 O. R. 117 O. R.
1.9 11 36 0.03 035 O. R. 035 O. R. 035 O. R. 6.5 31 70 0.12 118 O. R. 118 O. R. 118 O. R.
2 12 38 0.03 038 O. R. 038 O. R. 038 O. R. 6.6 31 70 0.12 119 O. R. 119 O. R. 119 O. R.
2.1 12 38 0.03 040 O. R. 040 O. R. 040 O. R. 6.7 31 70 0.12 120 O. R. 120 O. R. 120 O. R.
2.2 13 40 0.04 042 O. R. 042 O. R. 042 O. R. 6.8 34 74 0.12 122 O. R. 122 O. R. 122 O. R.
2.3 13 40 0.04 044 O. R. 044 O. R. 044 O. R. 6.9 34 74 0.13 123 O. R. 123 O. R. 123 O. R.
2.4 14 43 0.04 047 O. R. 047 O. R. 047 O. R. 7 34 74 0.13 124 O. R. 124 O. R. 124 O. R.
2.5 14 43 0.04 049 O. R. 049 O. R. 049 O. R. 7.1 34 74 0.13 125 O. R. 125 O. R. 125 O. R.
2.6 14 43 0.04 051 O. R. 051 O. R. 051 O. R. 7.2 34 74 0.13 127 O. R. 127 O. R. 127 O. R.
2.7 16 46 0.04 053 O. R. 053 O. R. 053 O. R. 7.3 34 74 0.14 129 O. R. 129 O. R. 129 O. R.
2.8 16 46 0.04 056 O. R. 056 O. R. 056 O. R. 7.4 34 74 0.14 130 O. R. 130 O. R. 130 O. R.
2.9 16 46 0.04 058 O. R. 058 O. R. 058 O. R. 7.5 34 74 0.14 131 O. R. 131 O. R. 131 O. R.
3 16 46 0.04 060 O. R. 060 O. R. 060 O. R. 7.6 37 79 0.14 133 O. R. 133 O. R. 133 O. R.
3.1 18 49 0.04 062 O. R. 062 O. R. 062 O. R. 7.7 37 79 0.14 134 O. R. 134 O. R. 134 O. R.
3.2 18 49 0.04 065 O. R. 065 O. R. 065 O. R. 7.8 37 79 0.15 136 O. R. 136 O. R. 136 O. R.
3.3 18 49 0.05 067 O. R. 067 O. R. 067 O. R. 7.9 37 79 0.15 137 O. R. 137 O. R. 137 O. R.
3.4 20 52 0.05 069 O. R. 069 O. R. 069 O. R. 8 37 79 0.15 139 O. R. 139 O. R. 139 O. R.
3.5 20 52 0.05 071 O. R. 071 O. R. 071 O. R. 8.1 37 79 0.15 140 O. R. 140 O. R. 140 O. R.
3.6 20 52 0.05 074 O. R. 074 O. R. 074 O. R. 8.2 37 79 0.15 141 O. R. 141 O. R. 141 O. R.
3.7 20 52 0.06 076 O. R. 076 O. R. 076 O. R. 8.3 37 79 0.15 143 O. R. 143 O. R. 143 O. R.
3.8 22 55 0.06 078 O. R. 078 O. R. 078 O. R. 8.4 37 79 0.15 145 O. R. 145 O. R. 145 O. R.
3.9 22 55 0.06 080 O. R. 080 O. R. 080 O. R. 8.5 37 79 0.15 146 O. R. 146 O. R. 146 O. R.
4 22 55 0.06 083 O. R. 083 O. R. 083 O. R. 8.8 40 84 0.16 151 O. R. 151 O. R. 151 O. R.
4.1 22 55 0.06 084 O. R. 084 O. R. 084 O. R. 9 40 84 0.16 153 O. R. 153 O. R. 153 O. R.
4.2 22 55 0.07 085 O. R. 085 O. R. 085 O. R. 9.3 40 84 0.16 158 O. R. 158 O. R. 158 O. R.
4.3 24 58 0.07 087 O. R. 087 O. R. 087 O. R. 9.5 40 84 0.16 160 O. R. 160 O. R. 160 O. R.
4.4 24 58 0.07 089 O. R. 089 O. R. 089 O. R. 9.8 43 89 0.16 165 O. R. 165 O. R. 165 O. R.
4.5 24 58 0.07 090 O. R. 090 O. R. 090 O. R. 10 43 89 0.16 168 O. R. 168 O. R. 168 O. R.
4.6 24 58 0.08 091 O. R. 091 O. R. 091 O. R. 10.2 43 89 0.16 170 O. R. 170 O. R. 170 O. R.
4.7 24 58 0.08 092 O. R. 092 O. R. 092 O. R. 10.5 43 89 0.17 175 O. R. 175 O. R. 175 O. R.
4.8 26 62 0.08 095 O. R. 095 O. R. 095 O. R. 11 47 95 0.17 182 O. R. 182 O. R. 182 O. R.
4.9 26 62 0.08 096 O. R. 096 O. R. 096 O. R. 11.5 47 95 0.17 188 O. R. 188 O. R. 188 O. R.
5 26 62 0.08 097 O. R. 097 O. R. 097 O. R. 12 51 102 0.18 195 O. R. 195 O. R. 195 O. R.
5.1 26 62 0.09 098 O. R. 098 O. R. 098 O. R. 12.5 51 102 0.18 201 O. R. 201 O. R. 201 O. R.
5.2 26 62 0.09 099 O. R. 099 O. R. 099 O. R. 13 51 102 0.18 207 O. R. 207 O. R. 207 O. R.
5.3 26 62 0.09 101 O. R. 101 O. R. 101 O. R. 13.5 54 107 0.18 214 O. R. 214 O. R. 214 O. R.
5.4 28 66 0.09 102 O. R. 102 O. R. 102 O. R. 14 54 107 0.19 221 O. R. 221 O. R. 221 O. R.
5.5 28 66 0.1 103 O. R. 103 O. R. 103 O. R. Unit price, €
Prod. group 1AG
