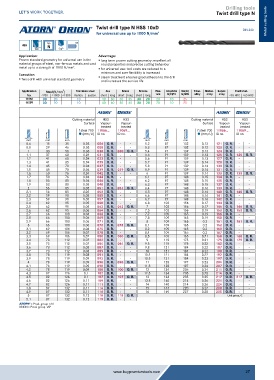

Page 27 - Buy Premium Tools ATORN Catalogue
P. 27
Drilling tools
Twist drill type N
Twist drill type N HSS 10xD DIN 340 Metal cutting tools
for universal use up to 1000 N/mm 2
Typ HA
HSS N
10xD 118°
Application: Advantage:
Proven standard geometry for universal use in the long-term proven cutting geometry: excellent all-
material groups of steel, non-ferrous metals and cast round properties and precise cutting behaviour
metal up to a strength of 1000 N/mm . 2 for universal use: tool costs are reduced to a
Execution: minimum and user flexibility is increased
Twist drill with universal standard geometry steam treatment ensures good adhesion to the drill
and increases the service life
Application Steel (N/mm ) 2 Stainless steel Alu Brass Bronze Plas- Graphite GG(G) Titan- Nickel- Super- Hard mat.
No. <700 <1000 <1300 marten. austen. short long short long short long tics G(C)FK GjMW alloy alloy alloy <55 HRC <65 HRC
11056 30 20 10 40 60 50 35 30 20 20 10 25
11059 30 20 10 40 60 50 35 30 20 20 10 25
Cutting material HSS HSS Cutting material HSS HSS
Surface Vapour- Vapour- Surface Vapour- Vapour-
treated treated treated treated
f steel 700 11056... 11059... f steel 700 11056... 11059...
(mm/U) ID no. ID no. (mm/U) ID no. ID no.
mm mm mm mm mm mm
0.6 15 35 0.03 006 O. R. - - 5.2 87 132 0.12 121 O. R. - -
0.8 29 46 0.03 008 O. R. - - 5.3 87 132 0.12 123 O. R. - -
1 33 56 0.03 030 O. R. 030 O. R. 5.4 91 139 0.13 124 O. R. - -
1.1 37 60 0.04 031 O. R. - - 5.5 91 139 0.13 125 O. R. 125 O. R.
1.2 41 65 0.04 033 O. R. - - 5.6 91 139 0.13 127 O. R. - -
1.3 41 65 0.04 035 O. R. - - 5.7 91 139 0.14 128 O. R. - -
1.4 45 70 0.04 037 O. R. - - 5.8 91 139 0.14 130 O. R. - -
1.5 45 70 0.04 039 O. R. 039 O. R. 5.9 91 139 0.14 131 O. R. - -
1.6 50 76 0.04 042 O. R. - - 6 91 139 0.14 133 O. R. 133 O. R.
1.7 50 76 0.04 044 O. R. - - 6.1 97 148 0.15 134 O. R. - -
1.8 53 80 0.04 046 O. R. - - 6.2 97 148 0.15 135 O. R. - -
1.9 53 80 0.05 048 O. R. - - 6.3 97 148 0.15 137 O. R. - -
2 56 85 0.05 051 O. R. 051 O. R. 6.4 97 148 0.16 139 O. R. - -
2.1 56 85 0.05 053 O. R. - - 6.5 97 148 0.16 140 O. R. 140 O. R.
2.2 59 90 0.05 055 O. R. - - 6.6 97 148 0.16 141 O. R. - -
2.3 59 90 0.05 057 O. R. - - 6.7 97 148 0.16 142 O. R. - -
2.4 62 95 0.05 060 O. R. - - 6.8 102 156 0.17 144 O. R. - -
2.5 62 95 0.05 062 O. R. 062 O. R. 7 102 156 0.17 146 O. R. 146 O. R.
2.6 62 95 0.06 064 O. R. - - 7.5 102 156 0.19 153 O. R. 153 O. R.
2.7 66 100 0.06 066 O. R. - - 7.7 109 165 0.19 156 O. R. - -
2.8 66 100 0.06 069 O. R. - - 7.8 109 165 0.19 158 O. R. - -
2.9 66 100 0.06 071 O. R. - - 8 109 165 0.2 161 O. R. 161 O. R.
3 66 100 0.06 073 O. R. 073 O. R. 8.1 109 165 0.2 162 O. R. - -
3.1 69 106 0.06 075 O. R. - - 8.2 109 165 0.2 163 O. R. - -
3.2 69 106 0.07 078 O. R. - - 8.4 109 165 0.2 167 O. R. - -
3.3 69 106 0.07 080 O. R. 080 O. R. 8.5 109 165 0.21 168 O. R. 168 O. R.
3.4 73 112 0.07 082 O. R. - - 9 115 175 0.21 175 O. R. 175 O. R.
3.5 73 112 0.07 084 O. R. 084 O. R. 9.5 115 175 0.22 182 O. R. - -
3.6 73 112 0.08 087 O. R. - - 9.8 121 184 0.22 187 O. R. - -
3.7 73 112 0.08 089 O. R. - - 10 121 184 0.22 190 O. R. - -
3.8 78 119 0.08 091 O. R. - - 10.2 121 184 0.22 192 O. R. - -
3.9 78 119 0.09 093 O. R. - - 10.5 121 184 0.23 197 O. R. - -
4 78 119 0.09 096 O. R. 096 O. R. 11 128 197 0.23 204 O. R. - -
4.1 78 119 0.09 098 O. R. - - 11.5 128 197 0.24 207 O. R. - -
4.2 78 119 0.09 100 O. R. 100 O. R. 12 134 205 0.24 211 O. R. - -
4.3 82 126 0.1 102 O. R. - - 12.5 134 205 0.25 214 O. R. - -
4.5 82 126 0.1 107 O. R. 107 O. R. 13 134 205 0.25 217 O. R. 217 O. R.
4.6 82 126 0.11 109 O. R. - - 13.5 140 214 0.26 221 O. R. - -
4.7 82 126 0.11 111 O. R. - - 14 140 214 0.26 224 O. R. - -
4.8 87 132 0.11 114 O. R. - - 15 144 220 0.27 230 O. R. - -
4.9 87 132 0.11 116 O. R. - - 16 149 227 0.28 235 O. R. - -
5 87 132 0.12 118 O. R. 118 O. R. Unit price, €
5.1 87 132 0.12 119 O. R. - -
a = Prod. group 1AA
ORION = Prod. group 1AP
