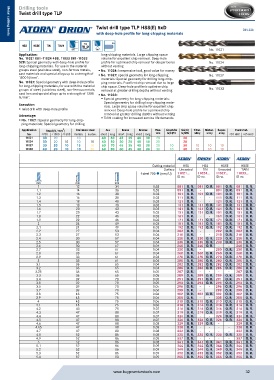

Page 32 - Buy Premium Tools ATORN Catalogue

Drilling tools
Twist drill type TLP

Twist drill type TLP HSS(E) 5xD DIN 338
with deep-hole profile for long-chipping materials
Metal cutting tools
Metal cutting tools
Typ HA
HSS HSSE TiN TiAlN TLP
5xD 130° No. 11021
Application: long-chipping materials. Large chipping space
No. 11021 081–11024 488, 11033 081–11033 volume for excellent chip removal. Deep-hole
528: Special geometry with deep-hole profile for profile for optimised chip removal for deeper bores No. 11024
long-chipping materials. For use in the material without venting
groups steel (stainless steel), non-ferrous metals, ƒ No. 11024: Inexpensive tool, good value for money
cast materials and special alloys up to a strength of ƒ No. 11027: special geometry for long-chipping No. 11027
1300 N/mm . 2 materials: Special geometry for drilling long-chip-
No. 11027: Special geometry with deep-hole profile ping materials. Excellent chip removal due to large
for long-chipping materials, for use with the material chip space. Deep-hole profile to optimise chip
groups of steel, (stainless steel), non-ferrous metals, removal at greater drilling depths without venting No. 11033
cast iron and special alloys up to a strength of 1300 ƒ No. 11033:
N/mm . 2 ƒ Special geometry for long-chipping materials:
Execution: Special geometry for drilling long-chipping mate-
rials. Large chip space volume for excellent chip
ƒ Twist drill with deep-hole profile removal. Deep-hole profile for optimised chip
removal at greater drilling depths without venting
Advantage: ƒ TiAlN coating for increased service life demands
ƒ No. 11021: Special geometry for long-chip-
ping materials: Special geometry for drilling
Application Steel (N/mm ) 2 Stainless steel Alu Brass Bronze Plas- Graphite GG(G) Titan- Nickel- Super- Hard mat.
No. <700 <1000 <1300 marten. austen. short long short long short long tics G(C)FK GjMW alloy alloy alloy <55 HRC <65 HRC
11021 30 20 10 40 60 45 35 40 30 20 20
11024 30 20 10 10 10 40 50 20 20 40 40 20 20
11027 30 20 10 15 10 50 70 45 35 40 30 20 10 30 10 10 10
11033 40 20 10 10 20 60 80 60 45 40 30 30 10 30 10 10 10

Cutting material HSS HSS HSSE HSSE
Surface Uncoated TiN Uncoated TiAlN
f steel 700 ˜ (mm/U) 11021... 11024... 11027... 11033...
ID no. ID no. ID no. ID no.
mm mm mm
1 12 34 0.03 081 O. R. 081 O. R. 081 O. R. 081 O. R.
1.1 14 36 0.03 091 O. R. - - 091 O. R. 091 O. R.
1.2 16 38 0.03 101 O. R. 101 O. R. 101 O. R. 101 O. R.
1.3 16 38 0.03 111 O. R. - - 111 O. R. 111 O. R.
1.4 18 40 0.03 121 O. R. - - 121 O. R. 121 O. R.
1.5 18 40 0.03 131 O. R. 131 O. R. 131 O. R. 131 O. R.
1.6 20 43 0.03 141 O. R. 141 O. R. 141 O. R. 141 O. R.
1.7 20 43 0.03 151 O. R. 151 O. R. 151 O. R. 151 O. R.
1.8 22 46 0.03 161 O. R. - - 161 O. R. 161 O. R.
1.9 22 46 0.03 171 O. R. 171 O. R. 171 O. R. 171 O. R.
2 24 49 0.03 181 O. R. 181 O. R. 181 O. R. 181 O. R.
2.1 24 49 0.03 192 O. R. 192 O. R. 192 O. R. 192 O. R.
2.2 27 53 0.04 202 O. R. - - 202 O. R. 202 O. R.
2.3 27 53 0.04 210 O. R. - - 210 O. R. 210 O. R.
2.4 30 57 0.04 220 O. R. 220 O. R. 220 O. R. 220 O. R.
2.5 30 57 0.04 230 O. R. 230 O. R. 230 O. R. 230 O. R.
2.6 30 57 0.04 240 O. R. 240 O. R. - - 240 O. R.
2.7 33 61 0.04 250 O. R. - - 250 O. R. 250 O. R.
2.8 33 61 0.04 260 O. R. 260 O. R. 260 O. R. 260 O. R.
2.9 33 61 0.04 270 O. R. 270 O. R. 270 O. R. 270 O. R.
3 33 61 0.04 280 O. R. 280 O. R. 280 O. R. 280 O. R.
3.1 36 65 0.04 282 O. R. 282 O. R. 282 O. R. 282 O. R.
3.2 36 65 0.04 286 O. R. 286 O. R. 286 O. R. 286 O. R.
3.25 36 65 0.05 287 O. R. - - - - 287 O. R.
3.3 36 65 0.05 289 O. R. 289 O. R. 289 O. R. 289 O. R.
3.4 39 70 0.05 291 O. R. 291 O. R. 291 O. R. 291 O. R.
3.5 39 70 0.05 293 O. R. 293 O. R. 293 O. R. 293 O. R.
3.6 39 70 0.05 296 O. R. - - 296 O. R. 296 O. R.
3.7 39 70 0.06 299 O. R. - - 299 O. R. 299 O. R.
3.8 43 75 0.06 302 O. R. 302 O. R. 302 O. R. 302 O. R.
3.9 43 75 0.06 305 O. R. - - 305 O. R. 305 O. R.
4 43 75 0.06 310 O. R. 310 O. R. 310 O. R. 310 O. R.
4.1 43 75 0.06 314 O. R. 314 O. R. 314 O. R. 314 O. R.
4.2 43 75 0.07 316 O. R. 316 O. R. 316 O. R. 316 O. R.
4.3 47 80 0.07 319 O. R. 319 O. R. 319 O. R. 319 O. R.
4.4 47 80 0.07 324 O. R. - - 324 O. R. 324 O. R.
4.5 47 80 0.07 326 O. R. 326 O. R. 326 O. R. 326 O. R.
4.6 47 80 0.08 329 O. R. 329 O. R. - - 329 O. R.
4.65 47 80 0.08 330 O. R. - - - - 330 O. R.
4.7 47 80 0.08 332 O. R. - - - - 332 O. R.
4.8 52 86 0.08 335 O. R. 335 O. R. 335 O. R. 335 O. R.
4.9 52 86 0.08 337 O. R. - - - - 337 O. R.
5 52 86 0.08 341 O. R. 341 O. R. 341 O. R. 341 O. R.
5.1 52 86 0.09 344 O. R. 344 O. R. 344 O. R. 344 O. R.
5.2 52 86 0.09 349 O. R. 349 O. R. 349 O. R. 349 O. R.
5.3 52 86 0.09 352 O. R. 352 O. R. 352 O. R. 352 O. R.
5.4 57 93 0.09 355 O. R. 355 O. R. 355 O. R. 355 O. R.
