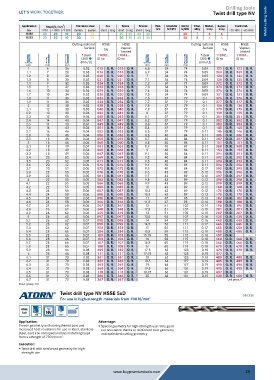

Page 29 - Buy Premium Tools ATORN Catalogue

Drilling tools
Twist drill type NV

Application Steel (N/mm ) 2 Stainless steel Alu Brass Bronze Plas- Graphite GG(G) Titan- Nickel- Super- Hard mat. Metal cutting tools
No. <700 <1000 <1300 marten. austen. short long short long short long tics G(C)FK GjMW alloy alloy alloy <55 HRC <65 HRC
11052 40 20 10 20 15 45 35 40 30 30 7 6 6
11053 30 20 10 20 10 50 35 40 30 30 8 6 6
Cutting material HSSE HSSE Cutting material HSSE HSSE
Surface TiN Vapour- Surface TiN Vapour-
treated
treated
f steel 11052... 11053... f steel 11052... 11053...
1300 ˜ ID no. ID no. 1300 ˜ ID no. ID no.
(mm/U) (mm/U)
mm mm mm mm mm mm
1 6 26 0.03 015 O. R. 015 O. R. 6.8 34 74 0.09 122 O. R. 122 O. R.
1.1 7 28 0.03 016 O. R. 016 O. R. 6.9 34 74 0.09 369 O. R. 369 O. R.
1.2 8 30 0.03 020 O. R. 020 O. R. 7 34 74 0.09 124 O. R. 124 O. R.
1.3 8 30 0.03 021 O. R. 021 O. R. 7.1 34 74 0.09 125 O. R. 125 O. R.
1.4 9 32 0.03 024 O. R. 024 O. R. 7.2 34 74 0.09 372 O. R. 372 O. R.
1.5 9 32 0.03 026 O. R. 026 O. R. 7.3 34 74 0.09 373 O. R. 373 O. R.
1.6 10 34 0.03 029 O. R. 029 O. R. 7.4 34 74 0.09 374 O. R. 374 O. R.
1.7 10 34 0.03 030 O. R. 030 O. R. 7.5 34 74 0.09 131 O. R. 131 O. R.
1.8 11 36 0.03 033 O. R. 033 O. R. 7.6 37 79 0.1 376 O. R. 376 O. R.
1.9 11 36 0.03 034 O. R. 034 O. R. 7.7 37 79 0.1 377 O. R. 377 O. R.
2 12 38 0.03 038 O. R. 038 O. R. 7.8 37 79 0.1 136 O. R. 136 O. R.
2.1 12 38 0.03 040 O. R. 040 O. R. 7.9 37 79 0.1 379 O. R. 379 O. R.
2.2 13 40 0.04 042 O. R. 042 O. R. 8 37 79 0.1 139 O. R. 139 O. R.
2.3 13 40 0.04 045 O. R. 045 O. R. 8.1 37 79 0.1 381 O. R. 381 O. R.
2.4 14 43 0.04 047 O. R. 047 O. R. 8.2 37 79 0.1 382 O. R. 382 O. R.
2.5 14 43 0.04 049 O. R. 049 O. R. 8.3 37 79 0.1 383 O. R. 383 O. R.
2.6 14 43 0.04 051 O. R. 051 O. R. 8.4 37 79 0.1 145 O. R. 145 O. R.
2.7 16 46 0.04 053 O. R. 053 O. R. 8.5 37 79 0.11 146 O. R. 146 O. R.
2.8 16 46 0.04 056 O. R. 056 O. R. 8.6 40 84 0.11 386 O. R. 386 O. R.
2.9 16 46 0.04 059 O. R. 059 O. R. 8.7 40 84 0.11 387 O. R. 387 O. R.
3 16 46 0.04 060 O. R. 060 O. R. 8.8 40 84 0.11 151 O. R. 151 O. R.
3.1 18 49 0.04 061 O. R. 061 O. R. 8.9 40 84 0.11 388 O. R. 388 O. R.
3.2 18 49 0.04 065 O. R. 065 O. R. 9 40 84 0.11 153 O. R. 153 O. R.
3.3 18 49 0.04 067 O. R. 067 O. R. 9.1 40 84 0.11 391 O. R. 391 O. R.
3.4 20 52 0.05 069 O. R. 069 O. R. 9.2 40 84 0.11 392 O. R. 392 O. R.
3.5 20 52 0.05 071 O. R. 071 O. R. 9.3 40 84 0.11 393 O. R. 393 O. R.
3.6 20 52 0.05 074 O. R. 074 O. R. 9.4 40 84 0.11 394 O. R. 394 O. R.
3.7 20 52 0.05 075 O. R. 075 O. R. 9.5 40 84 0.12 395 O. R. 395 O. R.
3.8 22 55 0.05 078 O. R. 078 O. R. 9.6 43 89 0.12 396 O. R. 396 O. R.
3.9 22 55 0.05 081 O. R. 081 O. R. 9.7 43 89 0.12 397 O. R. 397 O. R.
4 22 55 0.05 083 O. R. 083 O. R. 9.8 43 89 0.12 398 O. R. 398 O. R.
4.1 22 55 0.05 084 O. R. 084 O. R. 9.9 43 89 0.12 399 O. R. 399 O. R.
4.2 22 55 0.05 085 O. R. 085 O. R. 10 43 89 0.12 168 O. R. 168 O. R.
4.3 24 58 0.06 087 O. R. 087 O. R. 10.2 43 89 0.12 170 O. R. 170 O. R.
4.4 24 58 0.06 088 O. R. 088 O. R. 10.5 43 89 0.13 175 O. R. 175 O. R.
4.5 24 58 0.06 090 O. R. 090 O. R. 11 47 95 0.13 182 O. R. 182 O. R.
4.6 24 58 0.06 346 O. R. 346 O. R. 11.5 47 95 0.14 188 O. R. 188 O. R.
4.7 24 58 0.06 347 O. R. 347 O. R. 12 51 102 0.14 195 O. R. 195 O. R.
4.8 26 62 0.06 348 O. R. 348 O. R. 12.5 51 102 0.15 201 O. R. 201 O. R.
4.9 26 62 0.06 349 O. R. 349 O. R. 13 51 102 0.15 207 O. R. 207 O. R.
5 26 62 0.06 097 O. R. 097 O. R. 13.5 54 107 0.16 435 O. R. 435 O. R.
5.1 26 62 0.07 098 O. R. 098 O. R. 14 54 107 0.16 440 O. R. 440 O. R.
5.2 26 62 0.07 099 O. R. 099 O. R. 14.5 56 111 0.17 445 O. R. 445 O. R.
5.3 26 62 0.07 353 O. R. 353 O. R. 15 56 111 0.17 450 O. R. 450 O. R.
5.4 28 66 0.07 354 O. R. 354 O. R. 15.5 58 115 0.18 455 O. R. 455 O. R.
5.5 28 66 0.07 103 O. R. 103 O. R. 15.75 58 115 0.18 457 O. R. - -
5.6 28 66 0.07 104 O. R. 104 O. R. 16 58 115 0.18 460 O. R. 460 O. R.
5.7 28 66 0.07 107 O. R. 107 O. R. 16.5 60 119 0.18 465 O. R. 465 O. R.
5.8 28 66 0.07 108 O. R. 108 O. R. 17 60 119 0.18 470 O. R. 470 O. R.
5.9 28 66 0.08 359 O. R. 359 O. R. 17.5 62 123 0.18 475 O. R. 475 O. R.
6 28 66 0.08 111 O. R. 111 O. R. 17.75 62 123 0.18 477 O. R. - -
6.1 31 70 0.08 361 O. R. 361 O. R. 18 62 123 0.18 480 O. R. 480 O. R.
6.2 31 70 0.08 362 O. R. 362 O. R. 18.5 64 127 0.19 485 O. R. 485 O. R.
6.3 31 70 0.08 363 O. R. 363 O. R. 19 64 127 0.19 490 O. R. 490 O. R.
6.4 31 70 0.08 364 O. R. 364 O. R. 19.5 66 131 0.19 495 O. R. 495 O. R.
6.5 31 70 0.08 118 O. R. 118 O. R. 19.75 66 131 0.19 497 O. R. - -
6.6 31 70 0.08 366 O. R. 366 O. R. 20 66 131 0.19 500 O. R. 500 O. R.
6.7 31 70 0.08 367 O. R. 367 O. R. Unit price, €
Prod. group 112
Twist drill type NV HSSE 5xD DIN 338
For use in high-strength materials from 700 N/mm 2
HSSE Typ HA
Co8 NV
5xD 135°
Application: Advantage:
Proven geometry with strengthened core and ƒ Special geometry for high-strength use: Very good
increased heat-resistance for use in steel, stainless cut resistance thanks to reinforced core geometry
steel, cast iron and special alloys material groups and optimised cutting geometry
from a strength of 700 N/mm . 2
Execution:
ƒ Twist drill with reinforced geometry for high-
strength use
