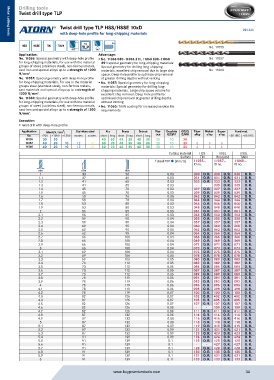

Page 34 - Buy Premium Tools ATORN Catalogue

Drilling tools
Twist drill type TLP

Twist drill type TLP HSS/HSSE 10xD DIN 340
with deep-hole profile for long-chipping materials
Metal cutting tools
Metal cutting tools
Typ HA
HSS HSSE TiN TiAlN TLP No. 11055
10xD 130°
Application: Advantage:
No. 11055: Special geometry with deep-hole profile ƒ No. 11055 030–11055 211, 11060 030–11060 No. 11057
for long-chipping materials, for use with the material 451: special geometry for long-chipping materials:
groups of steel, (stainless steel), non-ferrous metals, Special geometry for drilling long-chipping
cast iron and special alloys up to a strength of 1000 materials. excellent chip removal due to large chip No. 11060
N/mm . 2 space. Deep-hole profile to optimise chip removal
No. 11057: Special geometry with deep-hole profile at greater drilling depths without venting
for long-chipping materials. For use in the material ƒ No. 11057: Special geometry for long-chipping
groups steel (stainless steel), non-ferrous metals, materials: Special geometry for drilling long-
cast materials and special alloys up to a strength of chipping materials. Large chip space volume for
1300 N/mm . 2 excellent chip removal. Deep-hole profile for
No. 11060: Special geometry with deep-hole profile optimised chip removal at greater drilling depths
for long-chipping materials, for use with the material without venting
groups of steel, (stainless steel), non-ferrous metals, ƒ No. 11060: TiAlN coating for increased service life
cast iron and special alloys up to a strength of 1300 requirements
N/mm . 2
Execution:
ƒ Twist drill with deep-hole profile
Application Steel (N/mm ) 2 Stainless steel Alu Brass Bronze Plas- Graphite GG(G) Titan- Nickel- Super- Hard mat.
No. <700 <1000 <1300 marten. austen. short long short long short long tics G(C)FK GjMW alloy alloy alloy <55 HRC <65 HRC
11055 30 20 40 60 45 35 40 30 20 10 20
11057 40 20 10 12 10 50 70 45 35 40 30 20 10 25 6 6 6
11060 40 20 10 12 10 50 70 45 35 40 30 20 10 25 6 6 6
Cutting material HSS HSSE HSSE
Surface TiN Uncoated TiAlN
f steel 700 ˜ (mm/U) 11055... 11057... 11060...
ID no. ID no. ID no.
mm mm mm
1 33 56 0.03 030 O. R. 030 O. R. 030 O. R.
1.1 37 60 0.03 031 O. R. 031 O. R. 031 O. R.
1.2 41 65 0.03 033 O. R. 333 O. R. 333 O. R.
1.3 41 65 0.03 - - 335 O. R. 335 O. R.
1.4 45 70 0.03 037 O. R. 337 O. R. 337 O. R.
1.5 45 70 0.03 039 O. R. 039 O. R. 039 O. R.
1.6 50 76 0.03 042 O. R. 042 O. R. 042 O. R.
1.7 50 76 0.03 044 O. R. 344 O. R. 344 O. R.
1.8 53 80 0.03 046 O. R. 046 O. R. 046 O. R.
1.9 53 80 0.03 048 O. R. 048 O. R. 048 O. R.
2 56 85 0.03 051 O. R. 051 O. R. 051 O. R.
2.1 56 85 0.03 053 O. R. 353 O. R. 353 O. R.
2.2 59 90 0.04 055 O. R. 355 O. R. 355 O. R.
2.3 59 90 0.04 057 O. R. 357 O. R. 357 O. R.
2.4 62 95 0.04 060 O. R. 360 O. R. 360 O. R.
2.5 62 95 0.04 062 O. R. 062 O. R. 062 O. R.
2.6 62 95 0.04 064 O. R. 364 O. R. 364 O. R.
2.7 66 100 0.04 066 O. R. 366 O. R. 366 O. R.
2.8 66 100 0.04 069 O. R. 369 O. R. 369 O. R.
2.9 66 100 0.04 071 O. R. 071 O. R. 071 O. R.
3 66 100 0.04 073 O. R. 073 O. R. 073 O. R.
3.1 69 106 0.04 075 O. R. 375 O. R. 375 O. R.
3.2 69 106 0.04 078 O. R. 078 O. R. 078 O. R.
3.3 69 106 0.05 080 O. R. 080 O. R. 080 O. R.
3.4 73 112 0.05 082 O. R. 382 O. R. 382 O. R.
3.5 73 112 0.05 084 O. R. 084 O. R. 084 O. R.
3.6 73 112 0.05 087 O. R. 387 O. R. 387 O. R.
3.7 73 112 0.06 089 O. R. 089 O. R. 089 O. R.
3.8 78 119 0.06 091 O. R. 391 O. R. 391 O. R.
3.9 78 119 0.06 093 O. R. 093 O. R. 093 O. R.
4 78 119 0.06 096 O. R. 096 O. R. 096 O. R.
4.1 78 119 0.06 098 O. R. 398 O. R. 398 O. R.
4.2 78 119 0.07 100 O. R. 100 O. R. 100 O. R.
4.3 82 126 0.07 102 O. R. 402 O. R. 402 O. R.
4.4 82 126 0.07 105 O. R. 405 O. R. 405 O. R.
4.5 82 126 0.07 107 O. R. 107 O. R. 107 O. R.
4.6 82 126 0.08 - - 109 O. R. 109 O. R.
4.7 82 126 0.08 111 O. R. 411 O. R. 411 O. R.
4.8 87 132 0.08 114 O. R. 114 O. R. 114 O. R.
4.9 87 132 0.08 116 O. R. 416 O. R. 416 O. R.
5 87 132 0.08 118 O. R. 118 O. R. 118 O. R.
5.1 87 132 0.09 119 O. R. 419 O. R. 419 O. R.
5.2 87 132 0.09 121 O. R. 421 O. R. 421 O. R.
5.3 87 132 0.09 123 O. R. 423 O. R. 423 O. R.
5.4 91 139 0.09 124 O. R. 424 O. R. 424 O. R.
5.5 91 139 0.1 125 O. R. 125 O. R. 125 O. R.
5.6 91 139 0.1 - - 427 O. R. 427 O. R.
5.7 91 139 0.1 128 O. R. 428 O. R. 428 O. R.
5.8 91 139 0.1 130 O. R. 130 O. R. 130 O. R.
5.9 91 139 0.1 131 O. R. 431 O. R. 431 O. R.
6 91 139 0.11 133 O. R. 133 O. R. 133 O. R.
