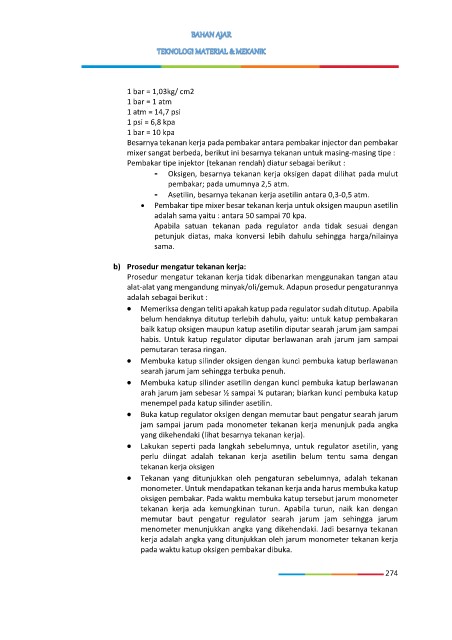

Page 284 - TEKNOLOGI MATERIAL DAN MEKANIK

1 bar = 1,03kg/ cm2
1 bar = 1 atm
1 atm = 14,7 psi
1 psi = 6,8 kpa
1 bar = 10 kpa
Besarnya tekanan kerja pada pembakar antara pembakar injector dan pembakar
mixer sangat berbeda, berikut ini besarnya tekanan untuk masing-masing tipe :
Pembakar tipe injektor (tekanan rendah) diatur sebagai berikut :
- Oksigen, besarnya tekanan kerja oksigen dapat dilihat pada mulut
pembakar; pada umumnya 2,5 atm.
- Asetilin, besarnya tekanan kerja asetilin antara 0,3-0,5 atm.
• Pembakar tipe mixer besar tekanan kerja untuk oksigen maupun asetilin
adalah sama yaitu : antara 50 sampai 70 kpa.
Apabila satuan tekanan pada regulator anda tidak sesuai dengan
petunjuk diatas, maka konversi lebih dahulu sehingga harga/nilainya
sama.

b) Prosedur mengatur tekanan kerja:
Prosedur mengatur tekanan kerja tidak dibenarkan menggunakan tangan atau
alat-alat yang mengandung minyak/oli/gemuk. Adapun prosedur pengaturannya
adalah sebagai berikut :
• Memeriksa dengan teliti apakah katup pada regulator sudah ditutup. Apabila
belum hendaknya ditutup terlebih dahulu, yaitu: untuk katup pembakaran
baik katup oksigen maupun katup asetilin diputar searah jarum jam sampai
habis. Untuk katup regulator diputar berlawanan arah jarum jam sampai
pemutaran terasa ringan.
• Membuka katup silinder oksigen dengan kunci pembuka katup berlawanan
searah jarum jam sehingga terbuka penuh.
• Membuka katup silinder asetilin dengan kunci pembuka katup berlawanan
arah jarum jam sebesar ½ sampai ¾ putaran; biarkan kunci pembuka katup
menempel pada katup silinder asetilin.
• Buka katup regulator oksigen dengan memutar baut pengatur searah jarum
jam sampai jarum pada monometer tekanan kerja menunjuk pada angka
yang dikehendaki (lihat besarnya tekanan kerja).
• Lakukan seperti pada langkah sebelumnya, untuk regulator asetilin, yang
perlu diingat adalah tekanan kerja asetilin belum tentu sama dengan
tekanan kerja oksigen
• Tekanan yang ditunjukkan oleh pengaturan sebelumnya, adalah tekanan
monometer. Untuk mendapatkan tekanan kerja anda harus membuka katup
oksigen pembakar. Pada waktu membuka katup tersebut jarum monometer
tekanan kerja ada kemungkinan turun. Apabila turun, naik kan dengan
memutar baut pengatur regulator searah jarum jam sehingga jarum
menometer menunjukkan angka yang dikehendaki. Jadi besarnya tekanan
kerja adalah angka yang ditunjukkan oleh jarum monometer tekanan kerja
pada waktu katup oksigen pembakar dibuka.

274
