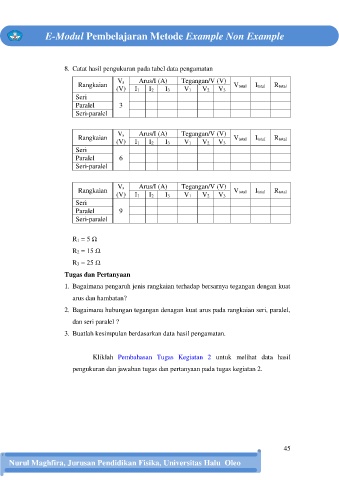

Page 49 - E-MODUL PEMBELAJARAN RANGKAIAN LISTRIK ARUS SEARAH METODE EXAMPLE NON EXAMPLE

E-Modul Pembelajaran Metode Example Non Example

8. Catat hasil pengukuran pada tabel data pengamatan

Rangkaian Vs Arus/I (A) Tegangan/V (V) Vtotal Itotal Rtotal
(V) I1 I2 I3 V1 V2 V3
Seri
Paralel 3
Seri-paralel

Rangkaian Vs Arus/I (A) Tegangan/V (V) Vtotal Itotal Rtotal
(V) I1 I2 I3 V1 V2 V3
Seri
Paralel 6
Seri-paralel

Rangkaian Vs Arus/I (A) Tegangan/V (V) Vtotal Itotal Rtotal
(V) I1 I2 I3 V1 V2 V3
Seri
Paralel 9
Seri-paralel

R1 = 5 Ω
R2 = 15 Ω

R3 = 25 Ω
Tugas dan Pertanyaan

1. Bagaimana pengaruh jenis rangkaian terhadap bersarnya tegangan dengan kuat
arus dan hambatan?

2. Bagaimana hubungan tegangan denagan kuat arus pada rangkaian seri, paralel,

dan seri paralel ?
3. Buatlah kesimpulan berdasarkan data hasil pengamatan.

Kliklah Pembahasan Tugas Kegiatan 2 untuk melihat data hasil

pengukuran dan jawaban tugas dan pertanyaan pada tugas kegiatan 2.

45

Nurul Maghfira, Jurusan Pendidikan Fisika, Universitas Halu Oleo
