E-Modul Pembelajaran Metode Example Non Example

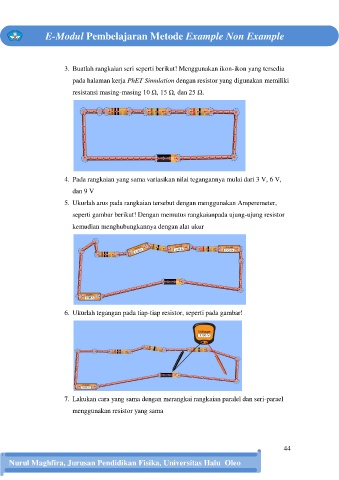

3. Buatlah rangkaian seri seperti berikut! Menggunakan ikon-ikon yang tersedia

pada halaman kerja PhET Simulation dengan resistor yang digunakan memiliki
resistansi masing-masing 10 Ω, 15 Ω, dan 25 Ω.

4. Pada rangkaian yang sama variasikan nilai tegangannya mulai dari 3 V, 6 V,

dan 9 V

5. Ukurlah arus pada rangkaian tersebut dengan menggunakan Amperemeter,
seperti gambar berikut! Dengan memutus rangkaianpada ujung-ujung resistor

kemudian menghubungkannya dengan alat ukur

6. Ukurlah tegangan pada tiap-tiap resistor, seperti pada gambar!

7. Lakukan cara yang sama dengan merangkai rangkaian paralel dan seri-parael
menggunakan resistor yang sama

44

Nurul Maghfira, Jurusan Pendidikan Fisika, Universitas Halu Oleo
