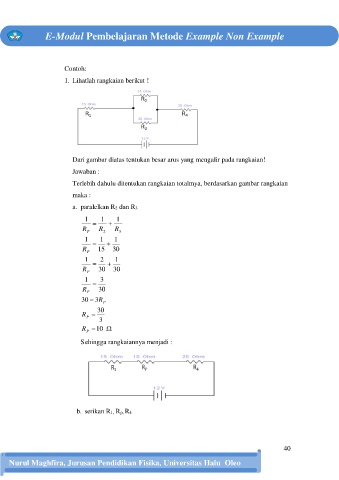

Page 44 - E-MODUL PEMBELAJARAN RANGKAIAN LISTRIK ARUS SEARAH METODE EXAMPLE NON EXAMPLE

E-Modul Pembelajaran Metode Example Non Example

Contoh:

1. Lihatlah rangkaian berikut !

Dari gambar diatas tentukan besar arus yang mengalir pada rangkaian!

Jawaban :
Terlebih dahulu ditentukan rangkaian totalmya, berdasarkan gambar rangkaian

maka :
a. paralelkan R2 dan R3

1  1  1
R P R 2 R 3

1  1  1
R P 15 30
1  2  1
R P 30 30
1  3
R P 30

30  3R P
30
R P 
3
R P 10 

S ehingga rangkaiannya menjadi :

b. serikan R1, Rp, R4

40

Nurul Maghfira, Jurusan Pendidikan Fisika, Universitas Halu Oleo
