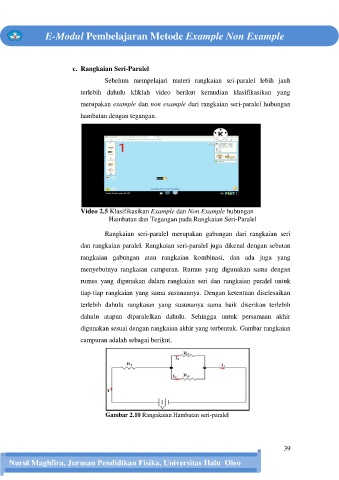

Page 43 - E-MODUL PEMBELAJARAN RANGKAIAN LISTRIK ARUS SEARAH METODE EXAMPLE NON EXAMPLE

E-Modul Pembelajaran Metode Example Non Example

c. Rangkaian Seri-Paralel

Sebelum mempelajari materi rangkaian sei-paralel lebih jauh
terlebih dahulu kliklah video berikut kemudian klasifikasikan yang

merupakan example dan non example dari rangkaian seri-paralel hubungan
hambatan dengan tegangan.

Video 2.5 Klasifikasikan Example dan Non Example hubungan
Hambatan dan Tegangan pada Rangkaian Seri-Paralel

Rangkaian seri-paralel merupakan gabungan dari rangkaian seri

dan rangkaian paralel. Rangkaian seri-paralel juga dikenal dengan sebutan

rangkaian gabungan atau rangkaian kombinasi, dan ada juga yang
menyebutnya rangkaian campuran. Rumus yang digunakan sama dengan

rumus yang digunakan dalam rangkaian seri dan rangkaian paralel untuk
tiap-tiap rangkaian yang sama susunannya. Dengan ketentuan diselesaikan

terlebih dahulu rangkaian yang susunanya sama baik diserikan terlebih
dahulu atapun diparalelkan dahulu. Sehingga untuk persamaan akhir

digunakan sesuai dengan rangkaian akhir yang terbentuk. Gambar rangkaian

campuran adalah sebagai berikut.

Gambar 2.10 Rangakaian Hambatan seri-paralel

39

Nurul Maghfira, Jurusan Pendidikan Fisika, Universitas Halu Oleo
