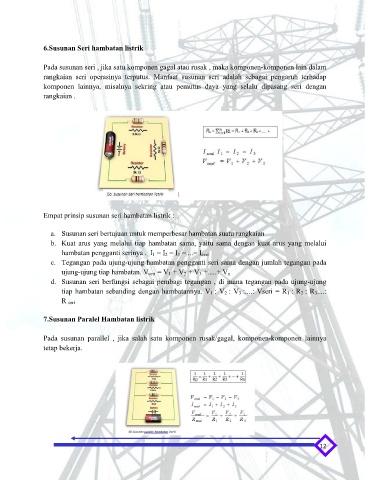

6.Susunan Seri hambatan listrik
Pada susunan seri , jika satu komponen gagal atau rusak , maka komponen-komponen lain dalam
rangkaian seri operasinya terputus. Manfaat susunan seri adalah sebagai pengaruh terhadap
komponen lainnya, misalnya sekring atau pemutus daya yang selalu dipasang seri dengan
rangkaian .
Empat prinsip susunan seri hambatan listrik :
a. Susunan seri bertujuan untuk memperbesar hambatan suatu rangkaian
b. Kuat arus yang melalui tiap hambatan sama, yaitu sama dengan kuat arus yang melalui
hambatan pengganti serinya . I 1 = I 2 = I 3 =....= I seri
c. Tegangan pada ujung-ujung hambatan pengganti seri sama dengan jumlah tegangan pada
ujung-ujung tiap hambatan. V seri = V 1 + V 2 + V 3 +.....+ V n
d. Susunan seri berfungsi sebagai pembagi tegangan , di mana tegangan pada ujung-ujung
tiap hambatan sebanding dengan hambatannya. V 1 : V 2 : V 3 :....: Vseri = R 1 : R 2 : R 3....:
R seri
7.Susunan Paralel Hambatan listrik
Pada susunan parallel , jika salah satu komponen rusak/gagal, komponen-komponen lainnya
tetap bekerja.
12
