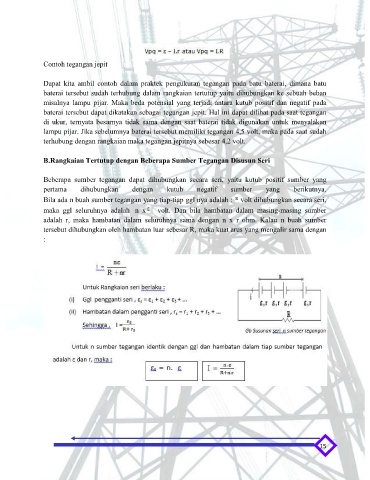

Contoh tegangan jepit
Dapat kita ambil contoh dalam praktek pengukuran tegangan pada batu baterai, dimana batu
baterai tersebut sudah terhubung dalam rangkaian tertutup yaitu dihubungkan ke sebuah beban
misalnya lampu pijar. Maka beda potensial yang terjadi antara kutub positif dan negatif pada
baterai tersebut dapat dikatakan sebagai tegangan jepit. Hal ini dapat dilihat pada saat tegangan
di ukur, ternyata besarnya tidak sama dengan saat baterai tidak digunakan untuk menyalakan
lampu pijar. Jika sebelumnya baterai tersebut memiliki tegangan 4,5 volt, maka pada saat sudah
terhubung dengan rangkaian maka tegangan jepitnya sebesar 4,2 volt.
B.Rangkaian Tertutup dengan Beberapa Sumber Tegangan Disusun Seri
Beberapa sumber tegangan dapat dihubungkan secara seri, yaitu kutub positif sumber yang
pertama dihubungkan dengan kutub negatif sumber yang berikutnya.
Bila ada n buah sumber tegangan yang tiap-tiap ggl nya adalah : volt dihubungkan secara seri,
maka ggl seluruhnya adalah n x volt. Dan bila hambatan dalam masing-masing sumber
adalah r, maka hambatan dalam seluruhnya sama dengan n x r ohm. Kalau n buah sumber
tersebut dihubungkan oleh hambatan luar sebesar R, maka kuat arus yang mengalir sama dengan
:
