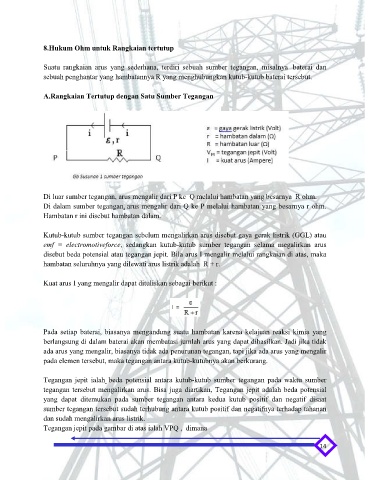

8.Hukum Ohm untuk Rangkaian tertutup
Suatu rangkaian arus yang sederhana, terdiri sebuah sumber tegangan, misalnya baterai dan
sebuah penghantar yang hambatannya R yang menghubungkan kutub-kutub baterai tersebut.
A.Rangkaian Tertutup dengan Satu Sumber Tegangan
Di luar sumber tegangan, arus mengalir dari P ke Q melalui hambatan yang besarnya R ohm.
Di dalam sumber tegangan, arus mengalir dari Q ke P melalui hambatan yang besarnya r ohm.
Hambatan r ini disebut hambatan dalam.
Kutub-kutub sumber tegangan sebelum mengalirkan arus disebut gaya gerak listrik (GGL) atau
emf = electromotiveforce, sedangkan kutub-kutub sumber tegangan selama megalirkan arus
disebut beda potensial atau tegangan jepit. Bila arus I mengalir melalui rangkaian di atas, maka
hambatan seluruhnya yang dilewati arus listrik adalah R + r.
Kuat arus I yang mengalir dapat dituliskan sebagai berikut :
Pada setiap baterai, biasanya mengandung suatu hambatan karena kelajuan reaksi kimia yang
berlangsung di dalam baterai akan membatasi jumlah arus yang dapat dihasilkan. Jadi jika tidak
ada arus yang mengalir, biasanya tidak ada penurunan tegangan, tapi jika ada arus yang mengalir
pada elemen tersebut, maka tegangan antara kutub-kutubnya akan berkurang.
Tegangan jepit ialah beda potensial antara kutub-kutub sumber tegangan pada waktu sumber
tegangan tersebut mengalirkan arus. Bisa juga diartikan, Tegangan jepit adalah beda potensial
yang dapat ditemukan pada sumber tegangan antara kedua kutub positif dan negatif disaat
sumber tegangan tersebut sudah terhubung antara kutub positif dan negatifnya terhadap tahanan
dan sudah mengalirkan arus listrik.
Tegangan jepit pada gambar di atas ialah VPQ , dimana
