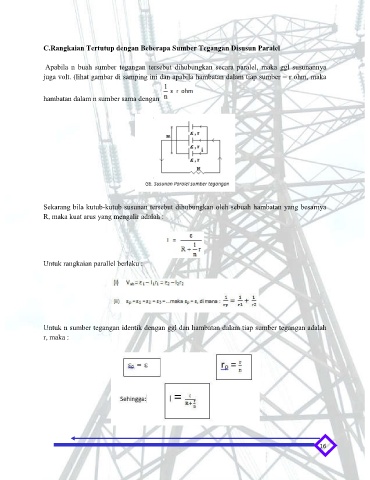

C.Rangkaian Tertutup dengan Beberapa Sumber Tegangan Disusun Paralel
Apabila n buah sumber tegangan tersebut dihubungkan secara paralel, maka ggl susunannya
juga volt. (lihat gambar di samping ini dan apabila hambatan dalam tiap sumber = r ohm, maka
hambatan dalam n sumber sama dengan
Sekarang bila kutub-kutub susunan tersebut dihubungkan oleh sebuah hambatan yang besarnya
R, maka kuat arus yang mengalir adalah :
Untuk rangkaian parallel berlaku :
Untuk n sumber tegangan identik dengan ggl dan hambatan dalam tiap sumber tegangan adalah
r, maka :
