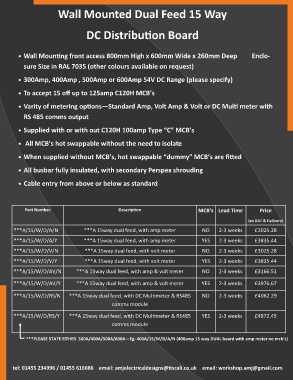

Page 4 - 54VDC STANDARD PRODUCT CATALOGUE.pub
P. 4

Wall Mounted Dual Feed 15 Way




                                     DC Distribu3on Board




         •  Wall Moun3ng front access 800mm High x 600mm Wide x 260mm Deep         Enclo-
           sure Size in RAL 7035 (other colours available on request)


         •  300Amp, 400Amp , 500Amp or 600Amp 54V DC Range (please specify)


         •  To accept 15 off up to 125amp C120H MCB’s

         •  Varity of metering op3ons—Standard Amp, Volt Amp & Volt or DC Mul3 meter with

           RS 485 comms output

         •  Supplied with or with out C120H 100amp Type “C” MCB’s


         •   All MCB’s hot swappable without the need to isolate

         •  When supplied without MCB’s, hot swappable “dummy” MCB’s are fiJed


         •  All busbar fully insulated, with secondary Perspex shrouding

         •  Cable entry from above or below as standard





           Part Number                             Descrip3on                       MCB’s  Lead Time          Price

                                                                                                         (ex VAT & Delivery)
       ***A/15/W/D/A/N              ***A 15way dual feed, with amp meter             NO     2-3 weeks      £3025.28

       ***A/15/W/D/A/Y              ***A 15way dual feed, with amp meter             YES    2-3 weeks      £3835.44

       ***A/15/W/D/V/N              ***A 15way dual feed, with volt meter            NO     2-3 weeks      £3025.28
       ***A/15/W/D/V/Y              ***A 15way dual feed, with volt meter            YES    2-3 weeks      £3835.44

       ***A/15/W/D/AV/N          ***A 15way dual feed, with amp & volt meter         NO     2-3 weeks      £3166.51

       ***A/15/W/D/AV/Y          ***A 15way dual feed, with amp & volt meter         YES    2-3 weeks      £3976.67

       ***A/15/W/D/RS/N       ***A 15way dual feed, with DC Mul2meter & RS485        NO     2-3 weeks      £4062.29

                                                comms module

       ***A/15/W/D/RS/Y       ***A 15way dual feed, with DC Mul2meter & RS485        YES    2-3 weeks      £4872.45
                                                comms module


            ***PLEASE STATE EITHER  300A/400A/500A/600A—Eg: 400A/15/W/D/A/N (400amp 15 way DUAL board with amp meter no mcb’s)




      tel: 01455 234996 / 01455 616686  email: amjelectricaldesigns@3scali.co.uk  email: workshop.amj@gmail.com
   1   2   3   4   5   6   7   8   9
