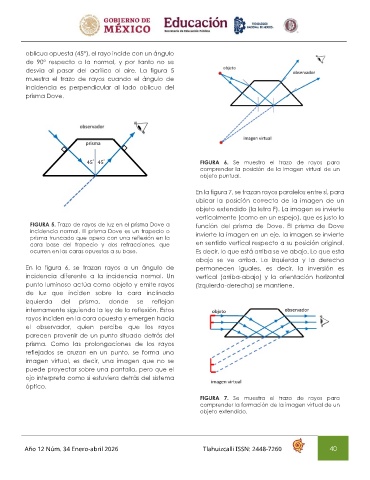

oblicua opuesta (45°), el rayo incide con un ángulo
de 90° respecto a la normal, y por tanto no se
desvía al pasar del acrílico al aire. La figura 5
muestra el trazo de rayos cuando el ángulo de
incidencia es perpendicular al lado oblicuo del
prisma Dove.
FIGURA 6. Se muestra el trazo de rayos para
comprender la posición de la imagen virtual de un
objeto puntual.
En la figura 7, se trazan rayos paralelos entre sí, para
ubicar la posición correcta de la imagen de un
objeto extendido (la letra F). La imagen se invierte
verticalmente (como en un espejo), que es justo la
FIGURA 5. Trazo de rayos de luz en el prisma Dove a función del prisma de Dove. El prisma de Dove
incidencia normal. El prisma Dove es un trapecio o invierte la imagen en un eje, la imagen se invierte
prisma truncado que opera con una reflexión en la
cara base del trapecio y dos refracciones, que en sentido vertical respecto a su posición original.
ocurren en las caras opuestas a su base. Es decir, lo que está arriba se ve abajo. Lo que esta
abajo se ve arriba. La izquierda y la derecha
En la figura 6, se trazan rayos a un ángulo de permanecen iguales, es decir, la inversión es
incidencia diferente a la incidencia normal. Un vertical (arriba-abajo) y la orientación horizontal
punto luminoso actúa como objeto y emite rayos (izquierda-derecha) se mantiene.
de luz que inciden sobre la cara inclinada
izquierda del prisma, donde se reflejan
internamente siguiendo la ley de la reflexión. Estos
rayos inciden en la cara opuesta y emergen hacia
el observador, quien percibe que los rayos
parecen provenir de un punto situado detrás del
prisma. Como las prolongaciones de los rayos
reflejados se cruzan en un punto, se forma una
imagen virtual, es decir, una imagen que no se
puede proyectar sobre una pantalla, pero que el
ojo interpreta como si estuviera detrás del sistema
óptico.
FIGURA 7. Se muestra el trazo de rayos para
comprender la formación de la imagen virtual de un
objeto extendido.
