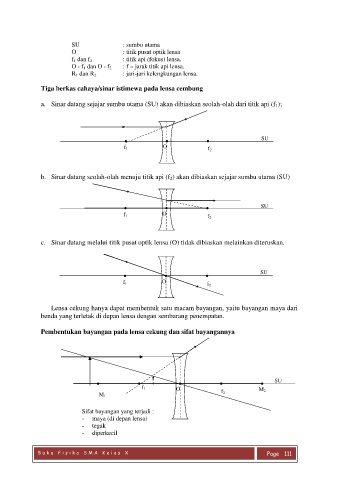

Page 120 - Diktat Fisika SMA Kelas X

SU : sumbu utama
O : titik pusat optik lensa
f 1 dan f 2 : titik api (fokus) lensa.
O - f 1 dan O - f 2 : f = jarak titik api lensa.
R 1 dan R 2 : jari-jari kelengkungan lensa.

Tiga berkas cahaya/sinar istimewa pada lensa cembung

a. Sinar datang sejajar sumbu utama (SU) akan dibiaskan seolah-olah dari titik api (f 1);

SU
f 1 O f 2

b. Sinar datang seolah-olah menuju titik api (f 2) akan dibiaskan sejajar sumbu utama (SU)

SU
f 1 O f 2

c. Sinar datang melalui titik pusat optik lensa (O) tidak dibiaskan melainkan diteruskan.

SU
f 1 O
f 2

Lensa cekung hanya dapat membentuk satu macam bayangan, yaitu bayangan maya dari
benda yang terletak di depan lensa dengan sembarang penempatan.

Pembentukan bayangan pada lensa cekung dan sifat bayangannya

SU
f 1 O f 2 M 2
M 1

Sifat bayangan yang terjadi :
- maya (di depan lensa)
- tegak
- diperkecil
