138

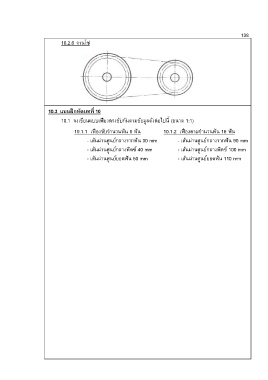

10.2.6 จานโซ่
10.3 แบบฝึกหัดบทที่ 10
10.1 จงเขียนแบบเฟืองตรงขับกันตามข้อมูลดังต่อไปนี้ (ขนาด 1:1)
10.1.1 เฟืองขับจ านวนฟัน 8 ฟัน 10.1.2 เฟืองตามจ านวนฟัน 16 ฟัน
- เส้นผ่านศูนย์กลางรากฟัน 30 mm - เส้นผ่านศูนย์กลางรากฟัน 90 mm
- เส้นผ่านศูนย์กลางพิตซ์ 40 mm - เส้นผ่านศูนย์กลางพิตซ์ 100 mm
- เส้นผ่านศูนย์ยอดฟัน 50 mm - เส้นผ่านศูนย์ยอดฟัน 110 mm
