134

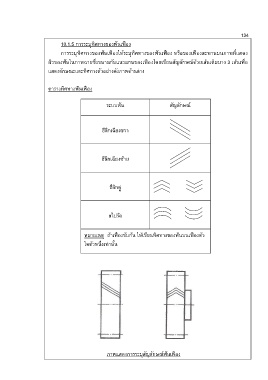

10.1.5 การระบุทิศทางของฟันเฟือง
การระบุทิศทางของฟันเฟืองให้ระบุทิศทางของฟันเฟือง หรือของเฟืองสะพานบนภาพที่แสดง
ผิวของฟันในภาพฉายซึ่งขนานกับแนวแกนของเฟืองโดยเขียนสัญลักษณ์ด้วยเส้นเต็มบาง 3 เส้นเพื่อ
แสดงลักษณะและทิศทางตัวอย่างดังภาพด้านล่าง
ตารางทิศทางฟันเฟือง
ระบบฟัน สัญลักษณ์
ฮีลิกเฉียงขวา
ฮีลิกเฉียงซ้าย
ฮีลิกคู่
สไปรัล
หมายเหตุ ถ้าเฟืองขับกัน ให้เขียนทิศทางของฟันบนเฟืองตัว
ใดตัวหนึ่งเท่านั้น
ภาพแสดงการระบุสัญลักษณ์ฟันเฟือง
