133
10.1.3 ผิวรากฟัน
โดยทั่วไป จะไม่เขียนผิวรากฟัน ยกเว้นในภาคตัด
เท่านั้น ถ้าต้องการให้เข้าใจเพิ่มขึ้น ให้เขียนด้วยเส้นเต็ม
บางในภาพที่ไม่ใช่ภาคตัด
10.1.4 ฟันเฟือง
การก าหนดภาพด้านหน้าและด้านข้างของฟันเฟือง
ก าหนดโดยอ้างถึงมาตรฐาน หรือโดยการเขียนแบบด้วย
มาตราส่วนที่เหมาะสม ถ้าจ าเป็นต้องเขียนฟัน ให้เขียน
ฟันเฟืองหนึ่งหรือสองฟันด้วยเส้นเต็มหนาแสดงดังภาพ
ตัวอย่าง
เฟืองสะพาน

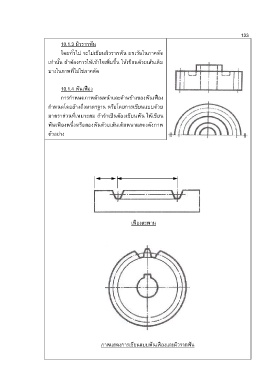

ภาพแสดงการเขียนแบบฟันเฟืองและผิวรากฟัน
