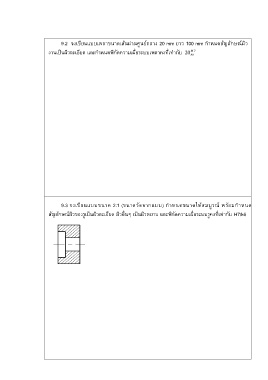

9.2 จงเขียนแบบเพลาขนาดเส้นผ่านศูนย์กลาง 20 mm ยาว 100 mm ก าหนดสัญลักษณ์ผิว
งานเป็นผิวละเอียด และก าหนดพิกัดความเผื่อระบบเพลาคงที่เท่ากับ 20
7
M
h 6
9.3 จงเขียนแบบขนาด 2:1 (ขนาดวัดจากแบบ) ก าหนดขนาดให้สมบูรณ์ พร้อมก าหนด
สัญลักษณ์ผิวของรูเป็นผิวละเอียด ผิวอื่นๆ เป็นผิวหยาบ และพิกัดความเผื่อระบบรูคงที่เท่ากับ H7/k6
