131

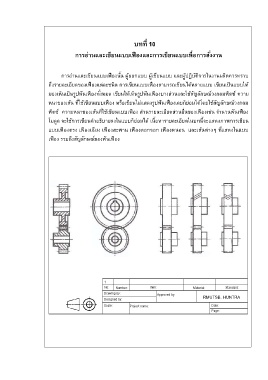

บทที่ 10
การอ่านและเขียนแบบเฟืองและการเขียนแบบเพื่อการสั่งงาน
การอ่านและเขียนแบบเฟืองนั้น ผู้ออกแบบ ผู้เขียนแบบ และผู้ปฏิบัติการในงานผลิตควรทราบ
ถึงรายละเอียดของเฟืองแต่ละชนิด การเขียนแบบเฟืองสามารถเขียนได้หลายแบบ เขียนเป็นแบบให้
มองเห็นเป็นรูปฟันเฟืองทั้งหมด เขียนให้เห็นรูปฟันเฟืองบางส่วนและใช้สัญลักษณ์วงกลมพิตซ์ ความ
หนาของเส้น ที่ใช้เขียนแบบเฟือง หรือเขียนไม่แสดงรูปฟันเฟืองเลยก็ย่อมได้โดยใช้สัญลักษณ์วงกลม
พิตซ์ ความหนาของเส้นที่ใช้เขียนแบบเฟือง ส่วนรายละเอียดส่วนอื่นของเฟืองเช่น จ านวนฟันเฟือง
โมดูล จะใช้การเขียนค าอธิบายลงในแบบก็ย่อมได้ เนื้อหารายละเอียดในบทนี้จะแสดงภาพการเขียน
แบบเฟืองตรง เฟืองเฉียง เฟืองสะพาน เฟืองดอกจอก เฟืองหนอน และเส้นต่างๆ ที่แสดงในแบบ
เฟือง รวมถึงสัญลักษณ์ของฟันเฟือง
