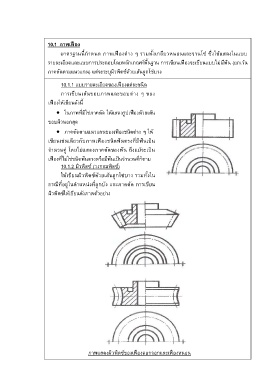

10.1 ภาพเฟือง

มาตรฐานนี้ก าหนด ภาพเฟืองต่าง ๆ รวมทั้งเกลียวหนอนและจานโซ่ ซึ่งใช้แสดงในแบบ

รายละเอียดและแบบการประกอบโดยหลักเกณฑ์พื้นฐาน การเขียนเฟืองจะเขียนแบบไม่มีฟัน (ยกเว้น

ภาคตัดตามแนวแกน) แต่จะระบุผิวพิตซ์ด้วยเส้นลูกโซ่บาง

10.1.1 แบบรายละเอียดของเฟืองแต่ละชนิด

การเขียนเส้นขอบภาพและขอบต่าง ๆ ของ
เฟืองให้เขียนดังนี้

 ในภาพที่มิใช่ภาคตัด ให้แสดงรูปเฟืองด้วยเส้น

ขอบผิวนอกสุด
 ภาคตัดตามแนวแกนของเฟืองชนิดต่าง ๆ ให้

เขียนเช่นเดียวกับภาพเฟืองชนิดฟันตรงที่มีฟันเป็น

จ านวนคู่ โดยไม่แสดงภาคตัดของฟัน ถึงแม้จะเป็น

เฟืองที่ไม่ใช่ชนิดฟันตรงหรือมีฟันเป็นจ านวนคี่ก็ตาม
10.1.2 ผิวพิตซ์ (วงกลมพิตซ์)
ให้เขียนผิวพิตซ์ด้วยเส้นลูกโซ่บาง รวมทั้งใน

กรณีที่อยู่ในต าแหน่งที่ถูกบัง และภาคตัด การเขียน

ผิวพิตซ์ให้เขียนดังภาพตัวอย่าง

ภาพแสดงผิวพิตซ์ของเฟืองดอกจอกและเฟืองหนอน
