135

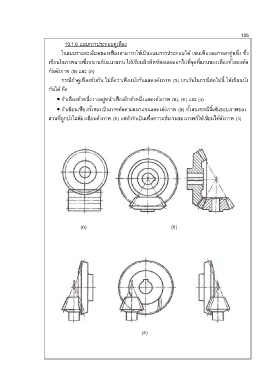

10.1.6 แบบการประกอบคู่เฟือง

ในแบบรายละเอียดของเฟืองสามารถใช้เป็นแบบการประกอบได้ เช่นเฟืองดอกจอกคู่หนึ่ง ซึ่ง
เขียนในภาพฉายซึ่งขนานกับแนวแกน ให้เขียนผิวพิตซ์ต่อเลยออกไปที่จุดที่แกนของเฟืองทั้งสองตัด

กันดังภาพ (ข) และ (ค)

กรณีถ้าคู่เฟืองขับกัน ไม่ถือว่าเฟืองบังกันแสดงดังภาพ (ก) ยกเว้นในกรณีต่อไปนี้ ให้เขียนบัง

กันได้ คือ

 ถ้าเฟืองตัวหนึ่งวางอยู่หน้าเฟืองอีกตัวหนึ่งแสดงดังภาพ (ข), (ค) และ (ง)

 ถ้าเขียนเฟืองทั้งสองเป็นภาคตัดตามแนวแกนแสดงดังภาพ (ข) ทั้งสองกรณีนี้เส้นขอบภาพของ
ส่วนที่ถูกบังไม่ต้องเขียนดังภาพ (ค) แต่ถ้าจ าเป็นเพื่อความชัดเจนของภาพก็ให้เขียนได้ดังภาพ (ง)

(ก) (ข)

(ค)
