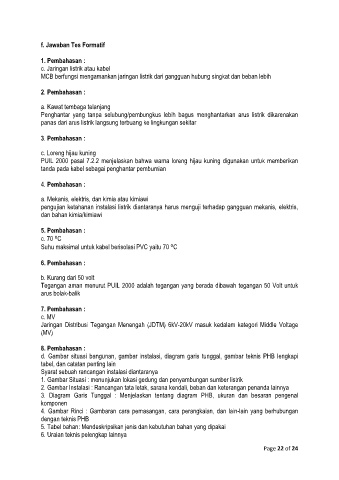

Page 22 - DASAR INSTALASI LISTRIK

f. Jawaban Tes Formatif

1. Pembahasan :
c. Jaringan listrik atau kabel
MCB berfungsi mengamankan jaringan listrik dari gangguan hubung singkat dan beban lebih

2. Pembahasan :

a. Kawat tembaga telanjang
Penghantar yang tanpa selubung/pembungkus lebih bagus menghantarkan arus listrik dikarenakan
panas dari arus listrik langsung terbuang ke lingkungan sekitar

3. Pembahasan :

c. Loreng hijau kuning
PUIL 2000 pasal 7.2.2 menjelaskan bahwa warna loreng hijau kuning digunakan untuk memberikan
tanda pada kabel sebagai penghantar pembumian

4. Pembahasan :

a. Mekanis, elektris, dan kimia atau kimiawi
pengujian ketahanan instalasi listrik diantaranya harus menguji terhadap gangguan mekanis, elektris,
dan bahan kimia/kimiawi

5. Pembahasan :
c. 70 ⁰C
Suhu maksimal untuk kabel berisolasi PVC yaitu 70 ⁰C

6. Pembahasan :

b. Kurang dari 50 volt
Tegangan aman menurut PUIL 2000 adalah tegangan yang berada dibawah tegangan 50 Volt untuk
arus bolak-balik

7. Pembahasan :
c. MV
Jaringan Distribusi Tegangan Menengah (JDTM) 6kV-20kV masuk kedalam kategori Middle Voltage
(MV)

8. Pembahasan :
d. Gambar situasi bangunan, gambar instalasi, diagram garis tunggal, gambar teknis PHB lengkapi
tabel, dan catatan penting lain
Syarat sebuah rancangan instalasi diantaranya
1. Gambar Situasi : menunjukan lokasi gedung dan penyambungan sumber listrik
2. Gambar Instalasi : Rancangan tata letak, sarana kendali, beban dan keterangan penanda lainnya
3. Diagram Garis Tunggal : Menjelaskan tentang diagram PHB, ukuran dan besaran pengenal
komponen
4. Gambar Rinci : Gambaran cara pemasangan, cara perangkaian, dan lain-lain yang berhubungan
dengan teknis PHB
5. Tabel bahan: Mendeskripsikan jenis dan kebutuhan bahan yang dipakai
6. Uraian teknis pelengkap lainnya
