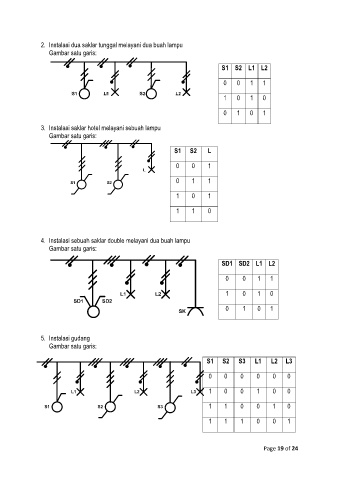

2. Instalasi dua saklar tunggal melayani dua buah lampu
Gambar satu garis:
S1 S2 L1 L2
0 0 1 1
1 0 1 0
0 1 0 1
3. Instalasi saklar hotel melayani sebuah lampu
Gambar satu garis:
S1 S2 L
0 0 1
0 1 1
1 0 1
1 1 0
4. Instalasi sebuah saklar double melayani dua buah lampu
Gambar satu garis:
SD1 SD2 L1 L2
0 0 1 1
1 0 1 0
0 1 0 1
5. Instalasi gudang
Gambar satu garis:
S1 S2 S3 L1 L2 L3
0 0 0 0 0 0
L1 L2 L3 1 0 0 1 0 0
S1 S2 S3 1 1 0 0 1 0
1 1 1 0 0 1
