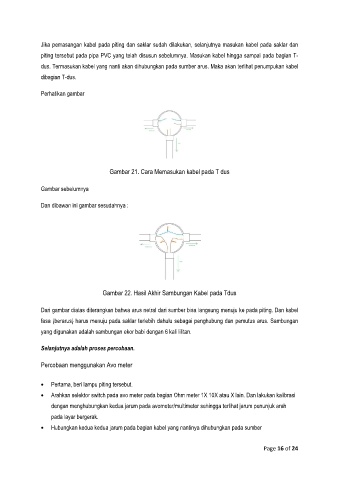

Jika pemasangan kabel pada piting dan saklar sudah dilakukan, selanjutnya masukan kabel pada saklar dan

piting tersebut pada pipa PVC yang telah disusun sebelumnya. Masukan kabel hingga sampai pada bagian T-
dus. Termasukan kabel yang nanti akan dihubungkan pada sumber arus. Maka akan terlihat penumpukan kabel
dibagian T-dus.

Perhatikan gambar

Gambar 21. Cara Memasukan kabel pada T dus

Gambar sebelumnya

Dan dibawan ini gambar sesudahnya :

Gambar 22. Hasil Akhir Sambungan Kabel pada Tdus

Dari gambar diatas diterangkan bahwa arus netral dari sumber bisa langsung menuju ke pada piting. Dan kabel
fasa (berarus) harus menuju pada saklar terlebih dahulu sebagai penghubung dan pemutus arus. Sambungan
yang digunakan adalah sambungan ekor babi dengan 6 kali lilitan.

Selanjutnya adalah proses percobaan.

Percobaan menggunakan Avo meter

· Pertama, beri lampu piting tersebut.
· Arahkan selektor switch pada avo meter pada bagian Ohm meter 1X 10X atau X lain. Dan lakukan kalibrasi
dengan menghubungkan kedua jarum pada avometer/multimeter sehingga terlihat jarum penunjuk arah

pada layar bergerak.
· Hubungkan kedua kedua jarum pada bagian kabel yang nantinya dihubungkan pada sumber
