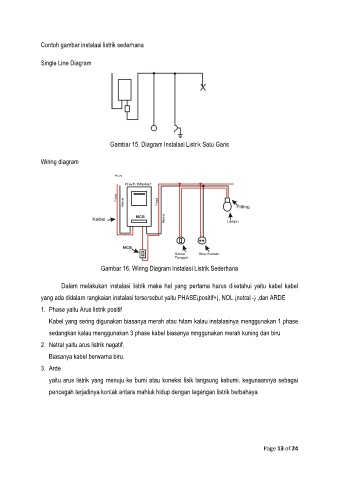

Contoh gambar instalasi listrik sederhana
Single Line Diagram
Gambar 15. Diagram Instalasi Listrik Satu Garis
Wiring diagram
Gambar 16. Wiring Diagram Instalasi Listrik Sederhana
Dalam melakukan instalasi listrik maka hal yang pertama harus diketahui yaitu kabel kabel
yang ada didalam rangkaian instalasi tersersebut yaitu PHASE(positif+), NOL (netral -) ,dan ARDE
1. Phase yaitu Arus listrik positif
Kabel yang sering digunakan biasanya merah atau hitam kalau instalasinya menggunakan 1 phase
sedangkan kalau menggunakan 3 phase kabel biasanya mnggunakan merah kuning dan biru
2. Netral yaitu arus listrik negatif,
Biasanya kabel berwarna biru.
3. Arde
yaitu arus listrik yang menuju ke bumi atau koneksi fisik langsung kebumi. kegunaannya sebagai
pencegah terjadinya kontak antara mahluk hidup dengan tegangan listrik berbahaya
