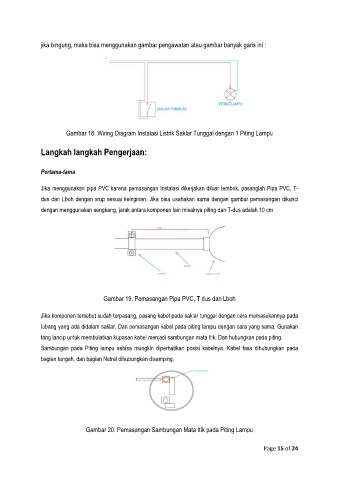

Page 15 - DASAR INSTALASI LISTRIK

jika bingung, maka bisa menggunakan gambar pengawatan atau gambar banyak garis ini :

Gambar 18. Wiring Diagram Instalasi Listrik Saklar Tunggal dengan 1 Piting Lampu

Langkah langkah Pengerjaan:

Pertama-tama

Jika menggunakan pipa PVC karena pemasangan Instalasi dikerjakan diluar tembok, pasanglah Pipa PVC, T-
dus dan Lboh dengan srup sesuai keinginan. Jika bisa usahakan sama dengan gambar pemasangan dikunci

dengan menggunakan sengkang, jarak antara komponen lain misalnya piting dan T-dus adalah 10 cm

Gambar 19. Pemasangan Pipa PVC, T dus dan Lboh

Jika komponen tersebut sudah terpasang, pasang kabel pada saklar tunggal dengan cara memasukannya pada
lubang yang ada didalam saklar. Dan pemasangan kabel pada piting lampu dengan cara yang sama. Gunakan
tang lancip untuk membulatkan kupasan kabel menjadi sambungan mata Itik. Dan hubungkan pada piting.

Sambungan pada Piting lampu sebisa mungkin diperhatikan posisi kabelnya. Kabel fasa dihubungkan pada
bagian tengah, dan bagian Netral dihubungkan disamping.

Gambar 20. Pemasangan Sambungan Mata Itik pada Piting Lampu
