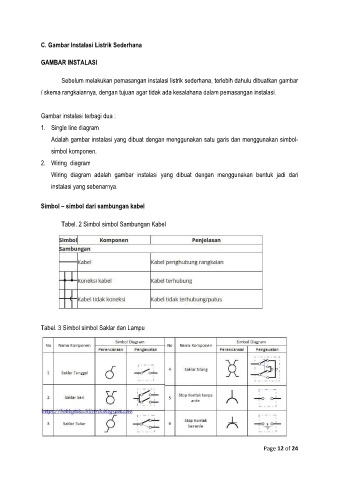

C. Gambar Instalasi Listrik Sederhana
GAMBAR INSTALASI
Sebelum melakukan pemasangan instalasi listrik sederhana, terlebih dahulu dibuatkan gambar
/ skema rangkaiannya, dengan tujuan agar tidak ada kesalahana dalam pemasangan instalasi.
Gambar instalasi terbagi dua :
1. Single line diagram
Adalah gambar instalasi yang dibuat dengan menggunakan satu garis dan menggunakan simbol-
simbol komponen.
2. Wiring diagram
Wiring diagram adalah gambar instalasi yang dibuat dengan menggunakan bentuk jadi dari
instalasi yang sebenarnya.
Simbol – simbol dari sambungan kabel
Tabel. 2 Simbol simbol Sambungan Kabel
Tabel. 3 Simbol simbol Saklar dan Lampu
