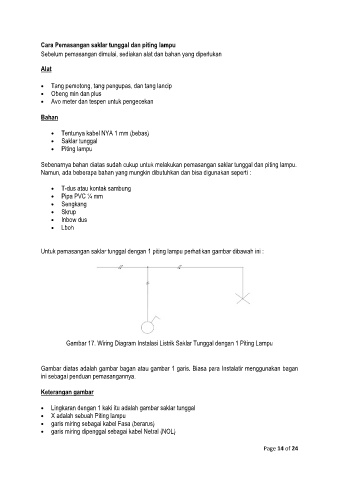

Page 14 - DASAR INSTALASI LISTRIK

Cara Pemasangan saklar tunggal dan piting lampu
Sebelum pemasangan dimulai, sediakan alat dan bahan yang diperlukan

Alat

· Tang pemotong, tang pengupas, dan tang lancip
· Obeng min dan plus
· Avo meter dan tespen untuk pengecekan

Bahan

· Tentunya kabel NYA 1 mm (bebas)
· Saklar tunggal
· Piting lampu

Sebenarnya bahan diatas sudah cukup untuk melakukan pemasangan saklar tunggal dan piting lampu.
Namun, ada beberapa bahan yang mungkin dibutuhkan dan bisa digunakan seperti :

· T-dus atau kontak sambung
· Pipa PVC ¼ mm
· Sengkang
· Skrup
· Inbow dus
· Lboh

Untuk pemasangan saklar tunggal dengan 1 piting lampu perhatikan gambar dibawah ini :

Gambar 17. Wiring Diagram Instalasi Listrik Saklar Tunggal dengan 1 Piting Lampu

Gambar diatas adalah gambar bagan atau gambar 1 garis. Biasa para Instalatir menggunakan bagan
ini sebagai penduan pemasangannya.

Keterangan gambar

· Lingkaran dengan 1 kaki itu adalah gambar saklar tunggal
· X adalah sebuah Piting lampu
· garis miring sebagai kabel Fasa (berarus)
· garis miring dipenggal sebagai kabel Netral (NOL)
