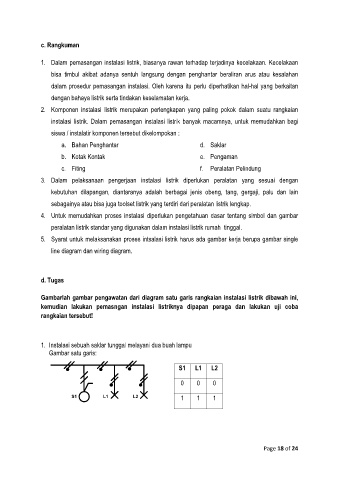

Page 18 - DASAR INSTALASI LISTRIK

c. Rangkuman

1. Dalam pemasangan instalasi listrik, biasanya rawan terhadap terjadinya kecelakaan. Kecelakaan

bisa timbul akibat adanya sentuh langsung dengan penghantar beraliran arus atau kesalahan
dalam prosedur pemasangan instalasi. Oleh karena itu perlu diperhatikan hal-hal yang berkaitan

dengan bahaya listrik serta tindakan keselamatan kerja.

2. Komponen instalasi listrik merupakan perlengkapan yang paling pokok dalam suatu rangkaian
instalasi listrik. Dalam pemasangan instalasi listrik banyak macamnya, untuk memudahkan bagi

siswa / instalatir komponen tersebut dikelompokan :
a. Bahan Penghantar d. Saklar

b. Kotak Kontak e. Pengaman
c. Fiting f. Peralatan Pelindung

3. Dalam pelaksanaan pengerjaan instalasi listrik diperlukan peralatan yang sesuai dengan

kebutuhan dilapangan, diantaranya adalah berbagai jenis obeng, tang, gergaji, palu dan lain
sebagainya atau bisa juga toolset listrik yang terdiri dari peralatan listrik lengkap.

4. Untuk memudahkan proses instalasi diperlukan pengetahuan dasar tentang simbol dan gambar
peralatan listrik standar yang digunakan dalam instalasi listrik rumah tinggal.

5. Syarat untuk melaksanakan proses intsalasi listrik harus ada gambar kerja berupa gambar single
line diagram dan wiring diagram.

d. Tugas

Gambarlah gambar pengawatan dari diagram satu garis rangkaian instalasi listrik dibawah ini,
kemudian lakukan pemasngan instalasi listriknya dipapan peraga dan lakukan uji coba
rangkaian tersebut!

1. Instalasi sebuah saklar tunggal melayani dua buah lampu
Gambar satu garis:

S1 L1 L2

0 0 0

S1 L1 L2 1 1 1
