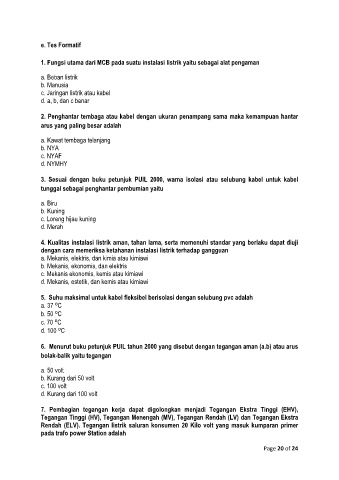

Page 20 - DASAR INSTALASI LISTRIK

e. Tes Formatif

1. Fungsi utama dari MCB pada suatu instalasi listrik yaitu sebagai alat pengaman

a. Beban listrik
b. Manusia
c. Jaringan listrik atau kabel
d. a, b, dan c benar

2. Penghantar tembaga atau kabel dengan ukuran penampang sama maka kemampuan hantar
arus yang paling besar adalah

a. Kawat tembaga telanjang
b. NYA
c. NYAF
d. NYMHY

3. Sesuai dengan buku petunjuk PUIL 2000, warna isolasi atau selubung kabel untuk kabel
tunggal sebagai penghantar pembumian yaitu

a. Biru
b. Kuning
c. Loreng hijau kuning
d. Merah

4. Kualitas instalasi listrik aman, tahan lama, serta memenuhi standar yang berlaku dapat diuji
dengan cara memeriksa ketahanan instalasi listrik terhadap gangguan
a. Mekanis, elektris, dan kimia atau kimiawi
b. Mekanis, ekonomis, dan elektris
c. Mekanis ekonomis, kemis atau kimiawi
d. Mekanis, estetik, dan kemis atau kimiawi

5. Suhu maksimal untuk kabel fleksibel berisolasi dengan selubung pvc adalah
a. 37 ⁰C
b. 50 ⁰C
c. 70 ⁰C
d. 100 ⁰C

6. Menurut buku petunjuk PUIL tahun 2000 yang disebut dengan tegangan aman (a.b) atau arus
bolak-balik yaitu tegangan

a. 50 volt
b. Kurang dari 50 volt
c. 100 volt
d. Kurang dari 100 volt

7. Pembagian tegangan kerja dapat digolongkan menjadi Tegangan Ekstra Tinggi (EHV),
Tegangan Tinggi (HV), Tegangan Menengah (MV), Tegangan Rendah (LV) dan Tegangan Ekstra
Rendah (ELV). Tegangan listrik saluran konsumen 20 Kilo volt yang masuk kumparan primer
pada trafo power Station adalah
