349

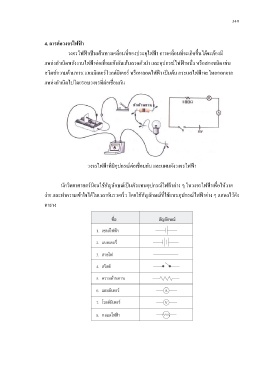

4. การต่อวงจรไฟฟ้ า
วงจรไฟฟ้าเป็นเส้นทางเคลื่อนที่ของประจุไฟฟ้า การเคลื่อนที่จะเกิดขึ้นได้จะต้องมี
แหล่งก าเนิดพลังงานไฟฟ้าต่อเชื่อมเข้ากับเส้นลวดตัวน า และอุปกรณ์ไฟฟ้าหนึ่ง หรือสองชนิด เช่น
สวิตซ์ความต้านทาน แอมมิเตอร์โวลด์มิเตอร์ หรือหลอดไฟฟ้า เป็นต้น กระแสไฟฟ้าจะไหลออกจาก
แหล่งก าเนิดไปโดยรอบวงจรที่ต่อเชื่อมกัน
วงจรไฟฟ้าที่มีอุปกรณ์ต่อเชื่อมกัน และแผนผังวงจรไฟฟ้า
นักวิทยาศาสตร์นิยมใช้สัญลักษณ์เป็นตัวแทนอุปกรณ์ไฟฟ้าต่าง ๆ ในวงจรไฟฟ้าเพื่อให้วาด
ง่าย และท าความเข้าใจได้ในเวลาอันรวดเร็ว โดยใช้สัญลักษณ์ที่ใช้แทนอุปกรณ์ไฟฟ้าต่าง ๆ แสดงไว้ดัง
ตาราง
